Сверление отверстий малого диаметра в металле и специальных материалах

Быстрое, точное и стабильное сверление отверстий малого диаметра в различных труднообрабатываемых материалах!

Случаи применения

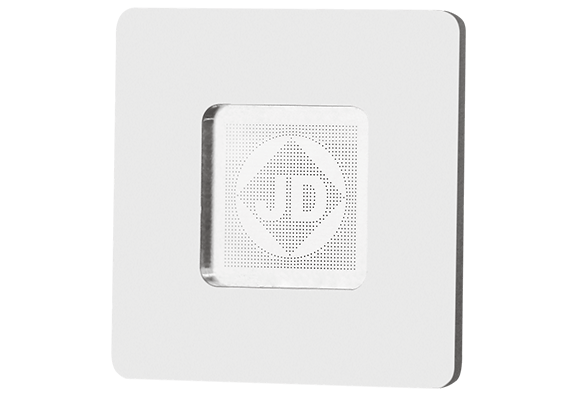

Образец для испытаний с микроотверстиями

Размер:
20*20*1.2мм
Материал:
Алюминиевый сплав 6061
Станок:
GH400
Основные особенности:

+ Наличие 1158 сквозных отверстий, каждое диаметром 0,05 мм и глубиной 0,4 мм;

+ Отклонение межцентрового расстояния соседних отверстий ≤ 5 мкм.

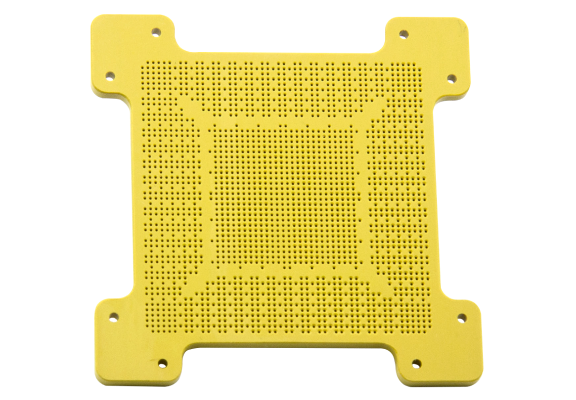

Испытательный образец пластины с микроотверстием

Размер:
50.0×50.0×2.0 мм
Материал:
Нейлон
Станок:
GH400
Основные особенности:

+ Одно сверло диаметром 0,15 мм (соотношение длины и диаметра 14:1) непрерывно и стабильно просверливает 2151 отверстие;

+ Межцентровое расстояние отверстий находится в пределах ±0,005 мм, а округлость составляет 0,005 мм.

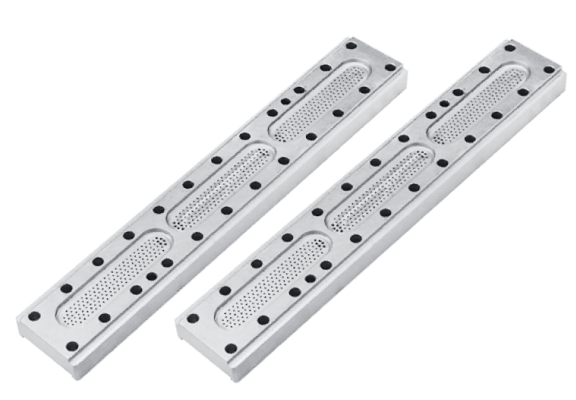

Детали формы фильеры

Размер
D0.3×3.3мм
Материал:
Нержавеющая сталь
Станок:
GH2000
Основные особенности:

+ Межцентровое расстояние отверстий находится в пределах от 0,7 до 1,5 мм, точность расстояния между отверстиями ± 5 мкм;

+ Тысячи микроотверстий непрерывно и стабильно обрабатываются в течение длительного времени.

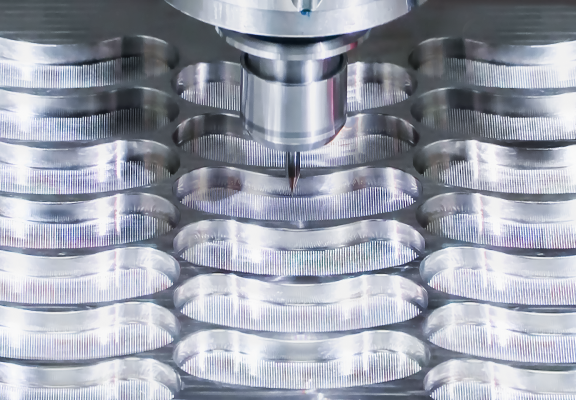

Обработка микроотверстий в сплавах

Размер:
Φ0.08мм
Материал:
Сталь HRC30
Станок:
GH400
Основные особенности:

+ Непрерывная обработка 800 отверстий одним сверлом диаметром Φ0,08 мм;

+ Коэффициент непроницаемости всех отверстий менее 1 на 10 000.

Образец для испытаний с микроотверстиями

Размер:
20*20*1.2мм
Материал:
Алюминиевый сплав 6061
Станок:
GH400
Основные особенности:

+ Наличие 1158 сквозных отверстий, каждое диаметром 0,05 мм и глубиной 0,4 мм;

+ Отклонение межцентрового расстояния соседних отверстий ≤ 5 мкм.

Испытательный образец пластины с микроотверстием

Размер:
50.0×50.0×2.0 мм
Материал:
Нейлон
Станок:
GH400
Основные особенности:

+ Одно сверло диаметром 0,15 мм (соотношение длины и диаметра 14:1) непрерывно и стабильно просверливает 2151 отверстие;

+ Межцентровое расстояние отверстий находится в пределах ±0,005 мм, а округлость составляет 0,005 мм.

Детали формы фильеры

Размер
D0.3×3.3мм
Материал:
Нержавеющая сталь
Станок:
GH2000
Основные особенности:

+ Межцентровое расстояние отверстий находится в пределах от 0,7 до 1,5 мм, точность расстояния между отверстиями ± 5 мкм;

+ Тысячи микроотверстий непрерывно и стабильно обрабатываются в течение длительного времени.

Обработка микроотверстий в сплавах

Размер:
Φ0.08мм
Материал:
Сталь HRC30
Станок:
GH400
Основные особенности:

+ Непрерывная обработка 800 отверстий одним сверлом диаметром Φ0,08 мм;

+ Коэффициент непроницаемости всех отверстий менее 1 на 10 000.

Выбор подходящего станка в соответствии с формой и размером деталей

Сверление микроотверстий является одной их производственных проблем. Если необходимо добиться быстрой, точной и стабильной обработки микроотверстий, то решением является обеспечение долгосрочной стабильной обработки с помощью сверл. Высокоскоростной многоцелевой станок JINGDIAO имеет преимущества при сверлении микроотверстий в различных материалах.

3-координатный высокоскоростной многоцелевой станок компании JINGDIAO
5-координатный высокоскоростной многоцелевой станок прецизионного типа компании JINGDIAO

Проверенные решения JINGDIAO для прецизионной обработки

Станки со стабильными характеристиками обработки являются ключевым решением по непрерывному сверлению микроотверстий с высокими требованиями к точности.

С помощью станка JINGDIAO для сверления микроотверстий в металле и специальных материалах можно непрерывно сверлить 800 небольших отверстий диаметром 0,08 мм, а частота отказов отверстий составляет менее 1 из 10000. Для этого требуется не только, чтобы высокоскоростные обрабатывающие центры JINGDIAO имели возможность стабильного сверления в течение длительного времени с помощью небольших сверл, но также точное программирования резки для каждого резца, используемого при обработке небольших отверстий, которое в случаях, решаемых JINGDIAO, основывается на программном обеспечении SurfMill для АСУ компании JINGDIAO.

Свяжитесь с нами для поиска индивидуального решения по быстрой, точной и стабильной обработке микроотверстий в металлах и специальных материалах.
