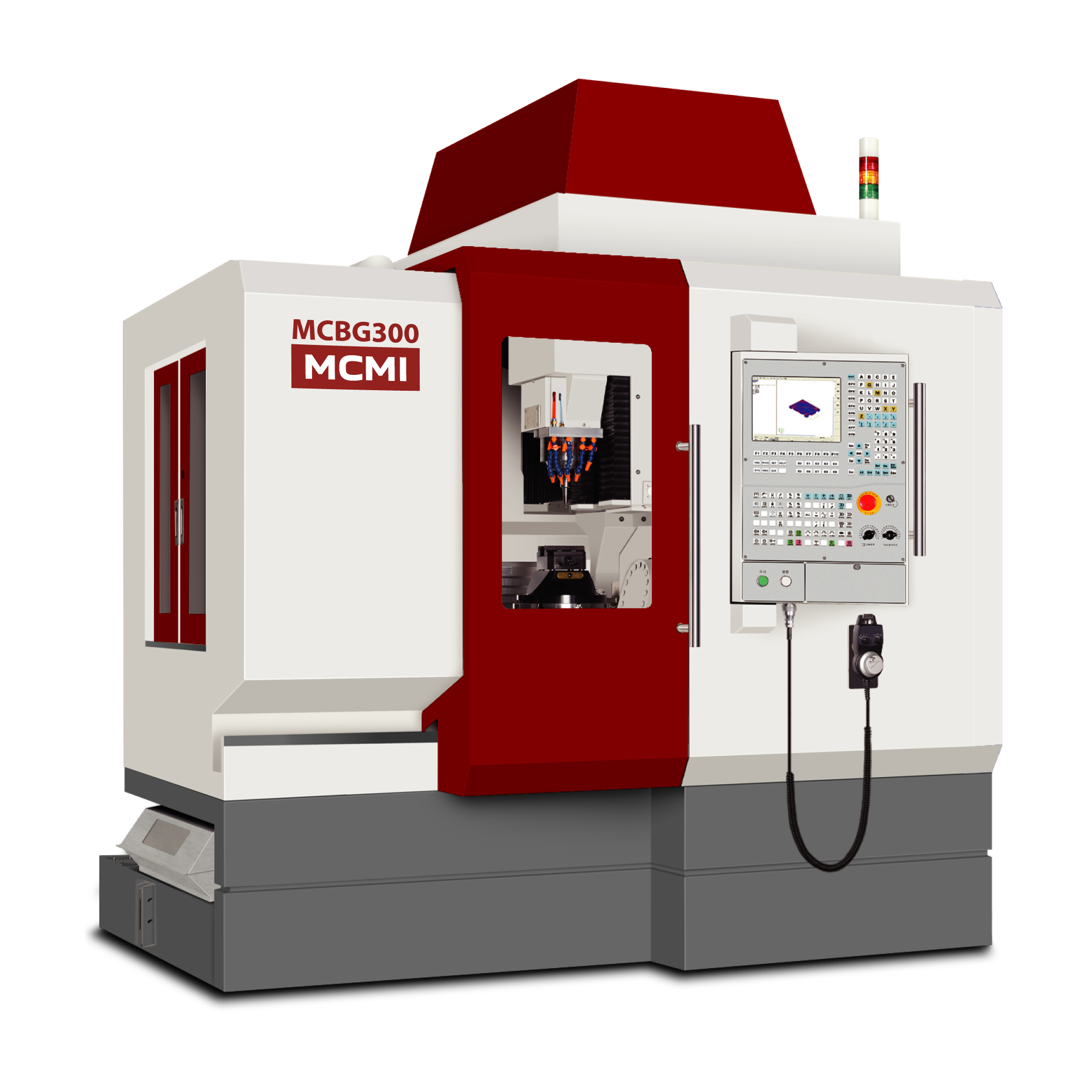

MCBG300

5-координатный высокоскоростной обрабатывающий центр MCMI серии Red Line прецизионного типа подходит для таких видов обработки, как фрезерование, сверление, расточку, нарезание резьбы и прочие операции высокопрочных и сложных в обработке металлических сплавов и других материалов (HRC> 50).

Высокоскоростной прецизионный шпиндель в стандартной комплектации: мощность 18 кВт, крутящий момент 21.5 Нм, частота вращения 20’000 об/мин, опциональный шпиндель 5 кВт, 2.4 Нм и 32’000 об/мин. Продуманная конструкция станка с оптическими шкалами и системой охлаждения ключевых узлов, а также высокие рабочие характеристики шпинделей позволяют не только работать с большой производительностью, но и достигать стабильной точности обработки 2 мкм.

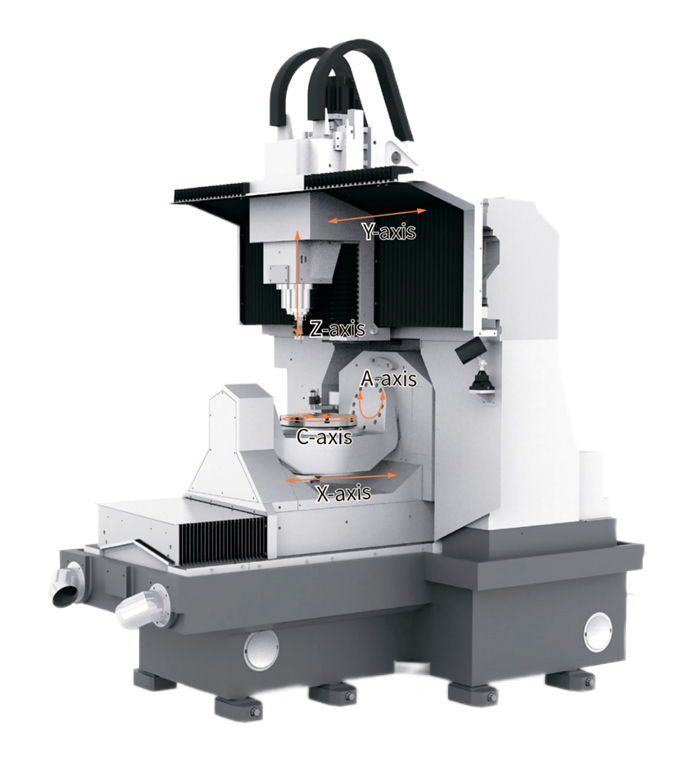

  • Перемещение по оси X/Y/Z 390/510/300 мм
  • Диапазон вращения A/C: -110°~90°/ 360°
  • Размер рабочего стола: Ф300 мм
  • Макс. нагрузка: 100кг
maxsize Max. Workpiece Dimension Unit: mm
  • Перемещение по оси X/Y/Z: 390/510/300 мм
  • Диапазон вращения A/C: -110°~90°/ 360°
  • Размер рабочего стола: Ф300 мм
  • Макс. нагрузка: 100 кг
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD135E-32-HE32/F
5кВт, 32’000об/мин, 2.4Нм, HSK-E32
Цепной тип
Число позиций:
37 стандартно
63 опционально
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/
18кВт, 20’000об/мин, 21.5Нм, HSK-A50
Цепной тип
Число позиций:
37 стандартно
63 опционально
Высокоскоростной прецизионный шпиндель
JD150SC-20-HA50/A
18кВт, 20’000об/мин, 2.1Нм, HSK-A50, сквозная подача СОЖ
Зонтичный тип
Число позиций:
24 стандартно
1
2
3
Основные особенности
Применяется в нескольких областях обработки
-- Прецизионная обработка, прецизионная обработка пресс-форм, прецизионное шлифование

Стабильное достижение при обработке «присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»;

Высокоскоростной прецизионный шпиндель MCMI входит в стандартную комплектацию, крутящий момент достигает 21,5 нм, что может соответствовать требованиям широкого спектра резцов для прецизионной обработки пресс-форм. Например, торцевая фреза большого диаметра используется для чистовой обработки штампов с большой поверхностью;

Шпиндель MCMI для прецизионной обработки поставляется по специальному заказу для шлифовки поверхности до зеркального блеска;

Шпиндель со сквозной подачей охлаждающей жидкости поставляется по специальному заказу, что подходит для обработки глубоких отверстий и глубоких полостей.

Применяется в нескольких областях обработки
-- Серийная обработка металлических деталей

В стандартную комплектацию входит высокоскоростной прецизионный шпиндель MCMI, с помощью которого можно выполнять такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы;

Высокоскоростной прецизионный шпиндель MCMI используется при периферийном фрезеровании и цикловой обработке для обеспечения производительности станочной обработки;

Внутристаночная система распыления может устанавливаться для взаимодействия с внутренним шнековым конвейером для удаления стружки в станке для быстрой очистки станка от стружки;

Для увеличения цикла очистки от стружки при серийной обработке деталей возможно оснащение скребковым конвейером для удаления стружки, обеспечивающим сбор большого количества стружки на тележку для сбора стружки.

Стабильное качество обработки

Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.
