Фрезерование деталей и форм

Стабильное фрезерование деталей форм с точностью 2~15 мкм позволяет не прибегать к формам в сборе

Случаи применения

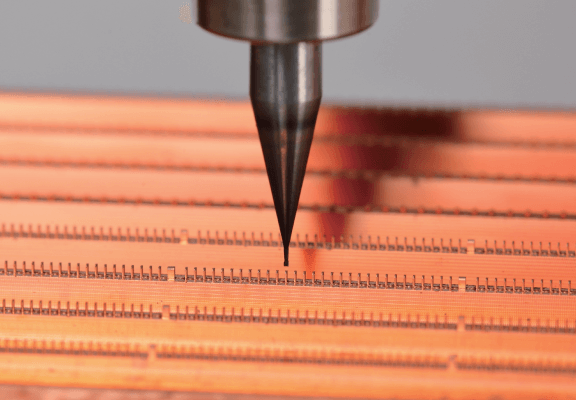

Электрод пресс-формы соединителя

Размер:
167×42×10мм
Материалы
Медь
Станок:

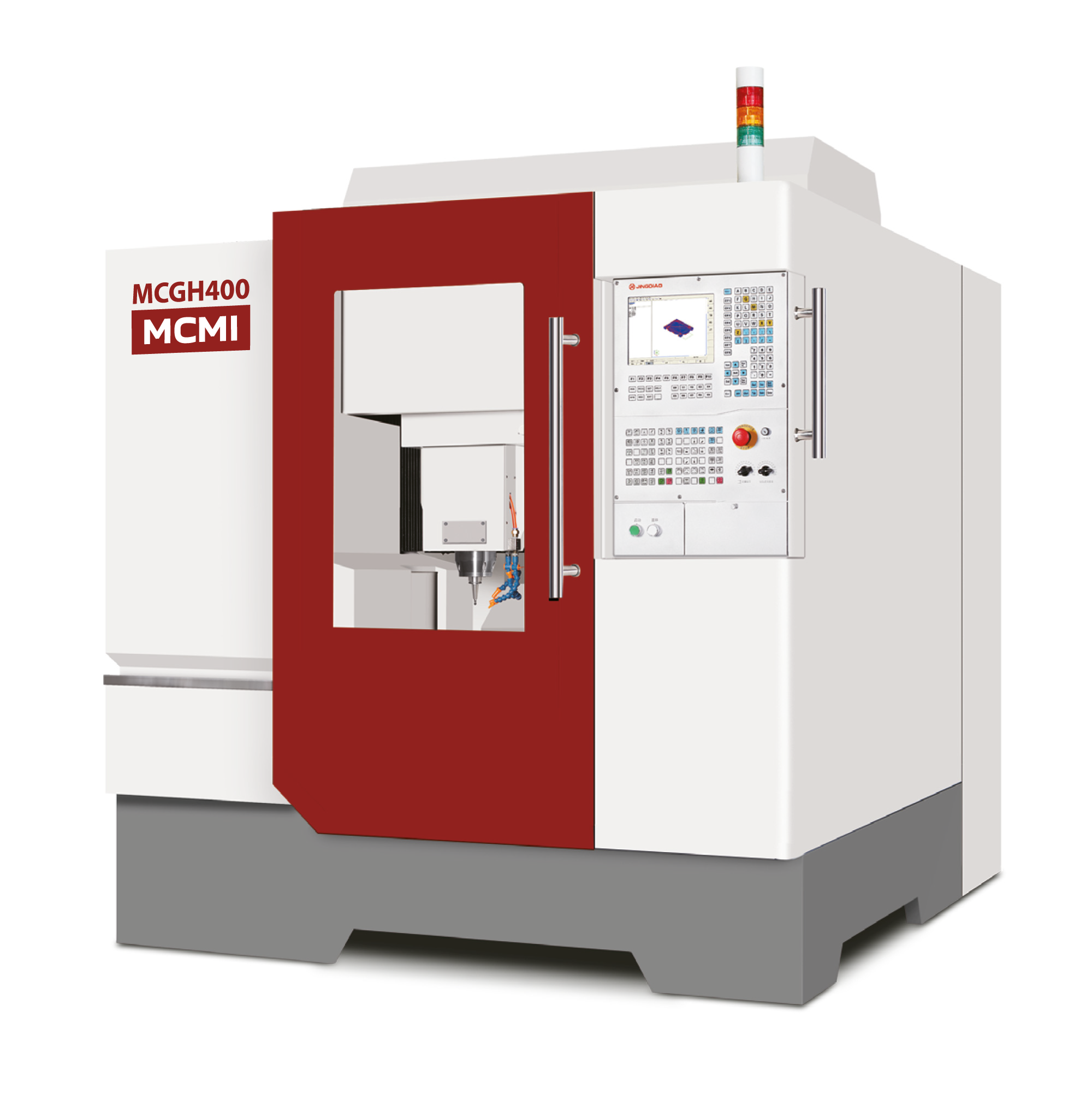

MCMI Red Line MCGH400
Основные особенности:

+ Обработка резцами диаметром 0,3 мм и радиусом 0,15мм;

+ Допустимое отклонение 2000 мелких стержней находится в пределах ± 5 мкм , а размерная стабильность составляет 5 мкм;

+ Отклонение расстояния между двумя ближайшими мелкими стержнями находится в пределах ± 2 мкм;

+ Размеры задиров составляют менее 3 мкм.

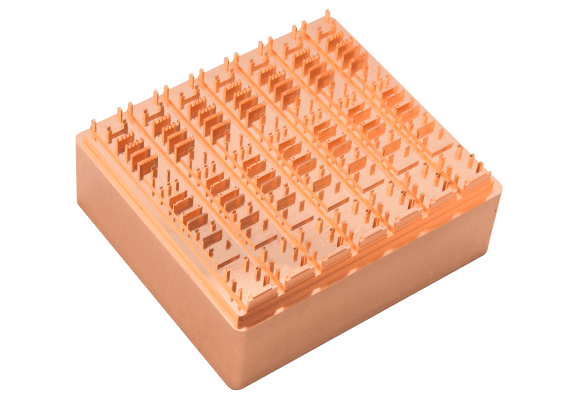

Соединительный электрод пресс-формы

Размер:
70*70*25мм
Материалы:
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ Использование для обработки резца диаметром 0,3;

+ Допустимое отклонение 200 мелких стержней находится в пределах ± 5 мкм , а размерная стабильность составляет 5 мкм;

+ Отклонение расстояния между двумя ближайшими мелкими стержнями находится в пределах ± 2 мкм;

+ Размеры задиров составляют менее 3 мкм.

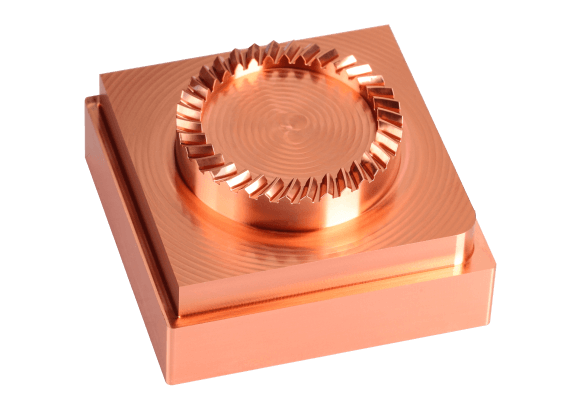

Зубчатый электрод

Размер:
47×47×15 мм
Материалы:
Медь
Станок
MCMI Red Line MCGH400
Основные особенности:

+ Обработка резцом радиусом 0.2 мм;

+ Допустимое отклонение 34 поверхностей зубьев находится в пределах ± 5 мкм;

+ Поверхности зубьев не имеют меток.

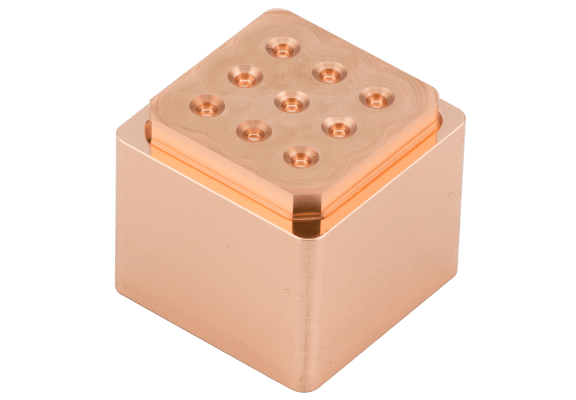

Электрод пресс-формы камеры

Размер:
22×22×3.5мм
Материалы:
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ При чистовой обработке используется резец радиусом 0,5мм;

+ Допустимое отклонение 9 канавок находится в пределах ± 5 мкм, а размерная стабильность составляет 5 мкм;

+ Шероховатость поверхности Ra <100 нм, после 30-кратного увеличения следы от резца визуально не определяются.

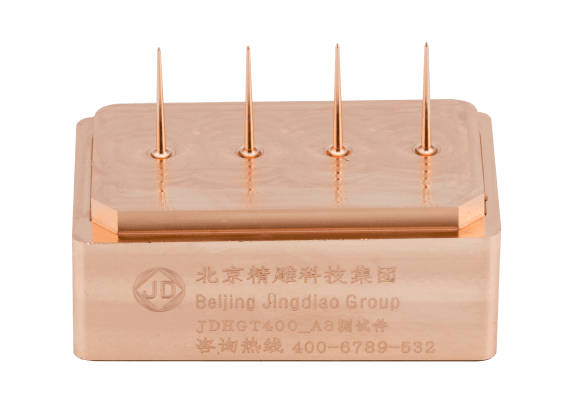

Игольчатый электрод-колонка

Размер:
44×24×10мм
Материалы:
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ 4 небольших стержней, минимальный диаметр 0,2 мм, высота 14 мм;

+ Допустимое отклонение каждого стержня находится в пределах ± 5 мкм, а размерная стабильность составляет 5 мкм ;

+ Шероховатость поверхности Ra < 150 нм.

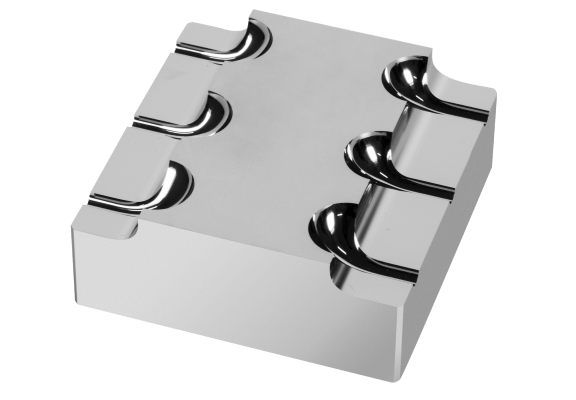

Шестипозиционный испытательный образец пресс-формы для наушников

Размер:
75×75×30мм
Материалы:
Инструментальная сталь STAVAX (HRC52)
Станок:
MCMI Red Line MCBG200
Основные особенности:

+ Непрерывное полирование резцом с поликристаллическим алмазом (PCD) радиусом 1 мм более 19 часов;

+ Размер остающегося материала во всех положениях составляет 0,01 мм;

+ Однопозиционная шероховатость Sa ≤ 20 нм.

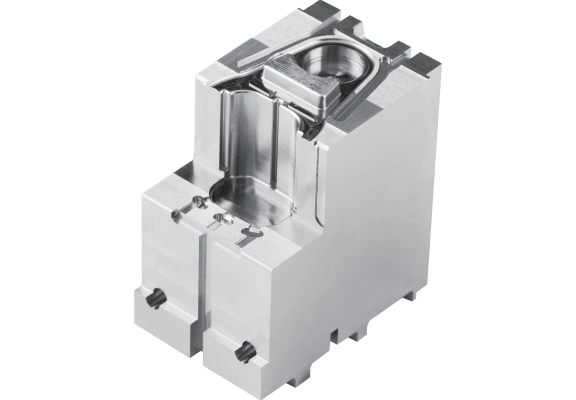

Малый прецизионный пластиковый вкладыш формы

Размер:
30.000x51.865x47.020mm
Материалы:
Сталь S136(HRC52)
Станок:
MCMI Red Line MCBG100
Основные особенности:

+ Многосторонняя обработка, погрешность формы в пределах микрона;

+ Радиус минимального угла закругления правой боковой стенки составляет 0,3 мм;

+ Фрезерование резцом малого диаметра заменяет электроразрядную механическую обработку (EDM).

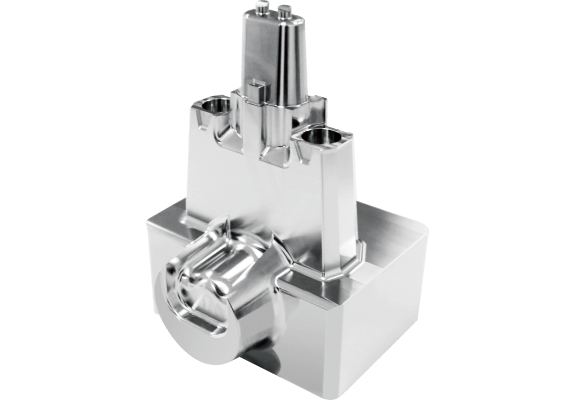

Вкладыши форм для четырехконтурного корпуса автомобильного тормоза

Размер:
141×131×197мм
Материалы:
Сталь H13(HRC52)
Станок:
MCMI Red Line MCBG400
Основные особенности:

+ Размерная точность поверхности в пределах ±10 мкм;

+ Состояние следов от резца на поверхности хорошее, а шероховатость поверхности Ra ≤ 0,2 мкм.

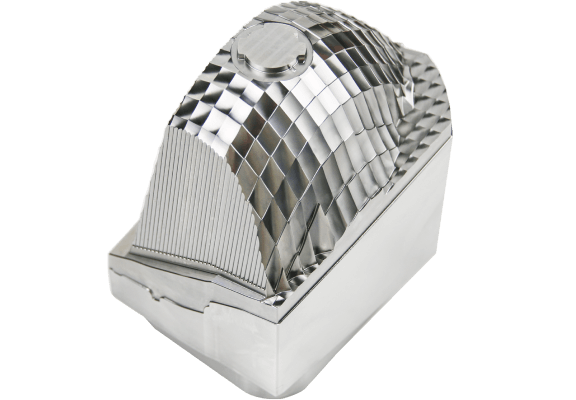

Часть пресс-формы автомобильной фары

Размер:
75×100×96мм
Материалы:
Сталь H136(HRC30)
Станок:
MCMI Red Line MCBG400
Основные особенности:

+ Размерная точность поверхности составляет ±10 мкм;

+ Состояние следов от резца на поверхности хорошее, а шероховатость поверхности Ra ≤ 0,3 мкм.

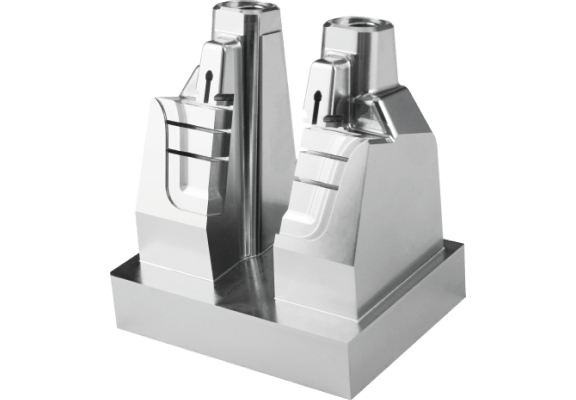

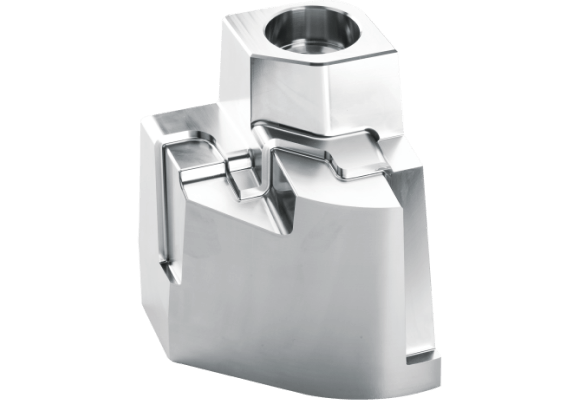

Вкладыш формы автомобильной двери

Размер:
250×200×172мм
Материалы:
H13(HRC52)
Станок:
MCMI Red Line MCEC600+MCBG400
Основные особенности:

+ Использование резцов: D21R0.8, D6R3, D4R2, D2R1 и т.д.;

+ Выравнивание положения заготовки выполняется в течение 1 минуты с помощью пристаночной системы контроля MCMI;

+ Поверхностная метка менее 5 мкм.

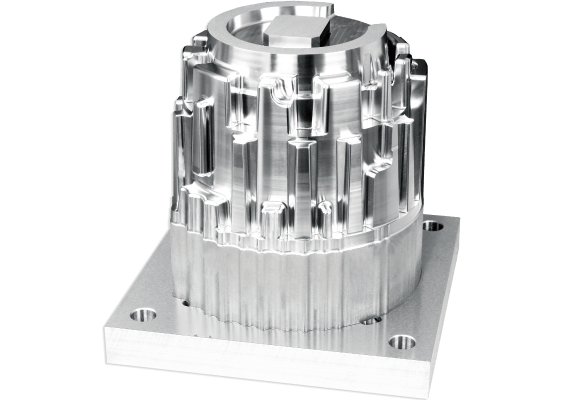

Вкладыш формы цилиндра автомобильного двигателя

Размер:
183×184×191мм
Материалы:
H13(HRC52)
Станок:
MCMI Red Line MCEC600+MCBG400
Основные особенности:

+ Использование резцов: D21R0.8, D6R3, D3R1.5, D1.5R0.75;

+ Размер остающегося материала 15 мкм;

+ Структура поверхности равномерная, а шероховатость поверхности Ra < 0,2 мкм;

+ Поверхностная метка менее 5 мкм

Вкладыш формы автомобильной двери

Размер:
115×89×125мм
Материалы:
S136(HRC30)
Станок:
MCMI Red Line MCEC600+MCBG400
Основные особенности:

+ Использование резцов: D21R0.8, D8R0.5, D6R0.5, D1R0.5 и т.д.;

+ Шероховатость поверхности Ra 0,12-0,3 мкм;

+ Поверхностная метка менее 5 мкм.

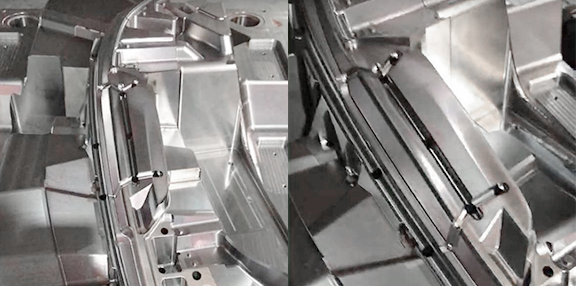

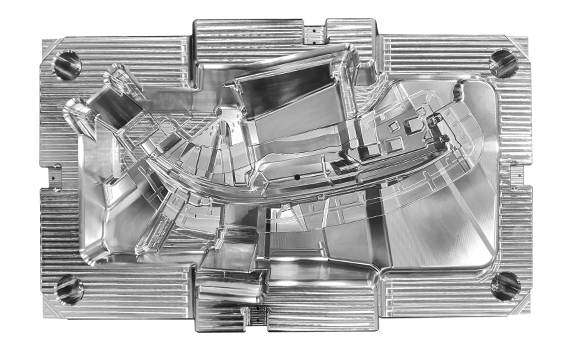

Крупная автомобильная деталь формы

Размер:
900×500×260мм
Материалы
Штамповая сталь Longji №50
Станок:

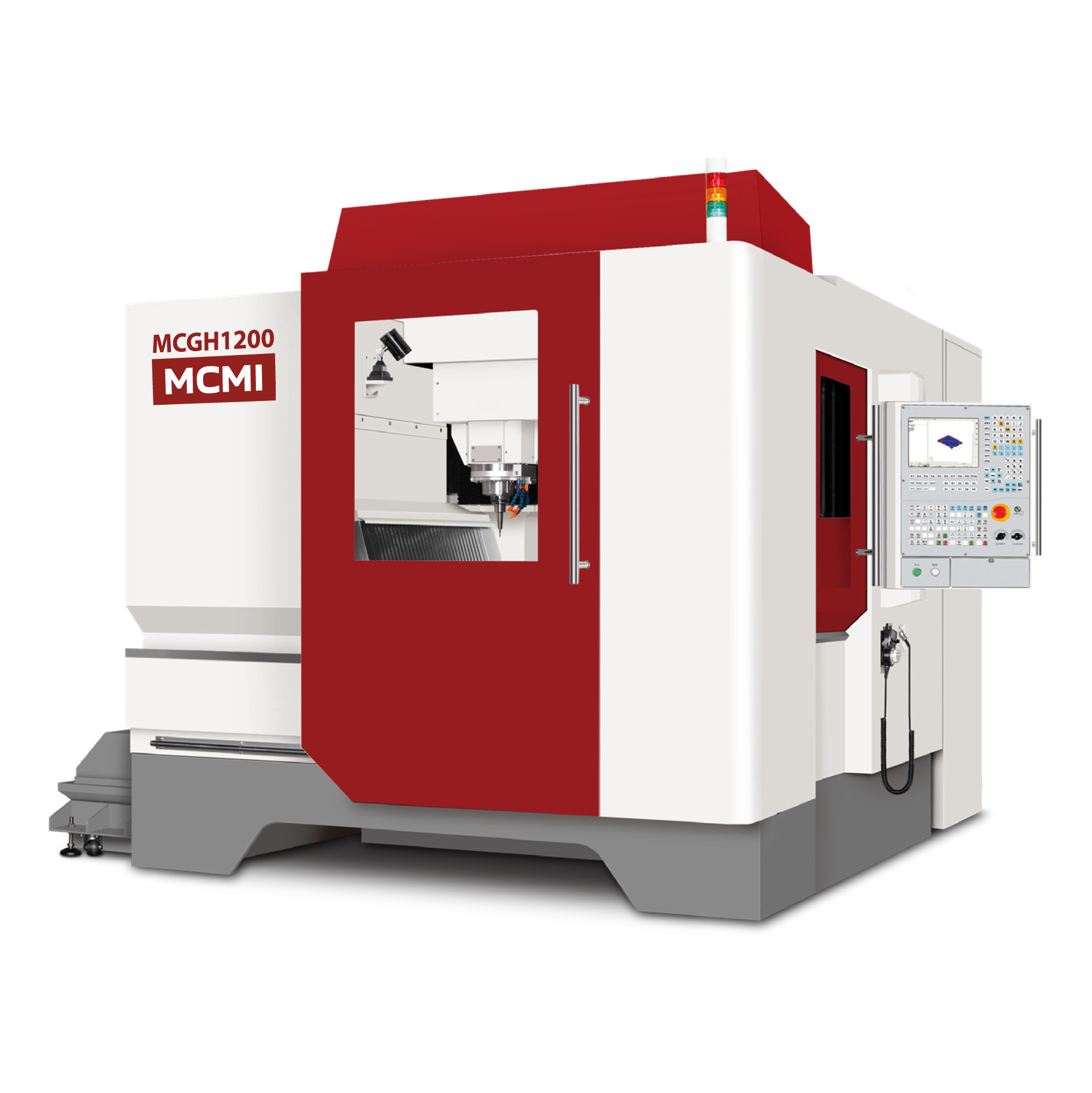

MCMI Red Line MCGH1200
Основные особенности:

+ Для повышения единовременного коэффициента успешности формовки технологией пристаночного контроля определяется припуск на механическую обработку поверхности;

+ Размерная точность сборки составляет ±15 мкм;

+ Шероховатость поверхности Ra < 0,3 мкм.

1

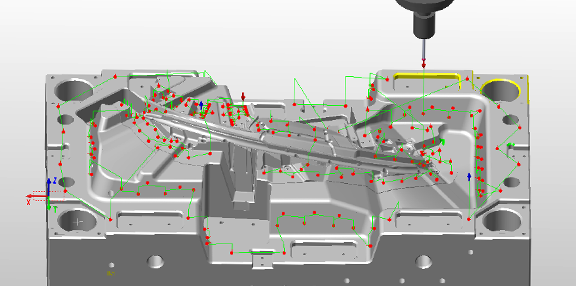

Контроль перед обработкой для определения состояния заготовки

2

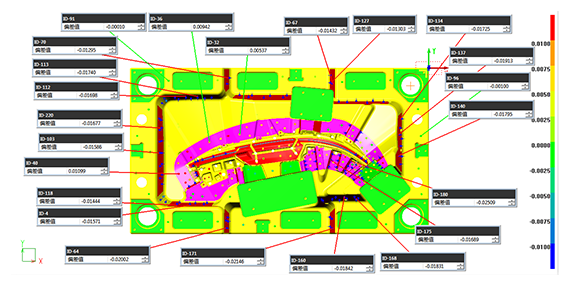

Контроль после обработки для определения соответствия формы требованиям при разгрузке

3

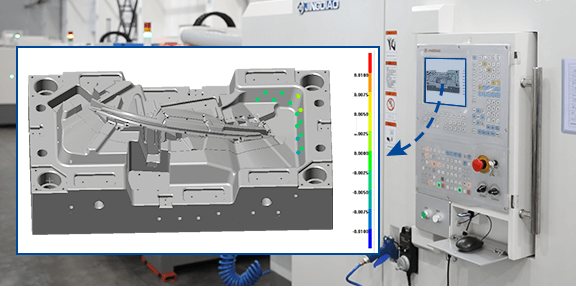

Контроль в процессе обработки, анализ ошибок и своевременное исправление

4

Достижение единовременного успеха при формовке

Электрод пресс-формы соединителя

Размер:
167×42×10мм
Материалы
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ Обработка резцами диаметром 0,3 мм и радиусом 0,15мм;

+ Допустимое отклонение 2000 мелких стержней находится в пределах ± 5 мкм , а размерная стабильность составляет 5 мкм;

+ Отклонение расстояния между двумя ближайшими мелкими стержнями находится в пределах ± 2 мкм;

+ Размеры задиров составляют менее 3 мкм.

Соединительный электрод пресс-формы

Размер:
70*70*25мм
Материалы:
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ Использование для обработки резца диаметром 0,3;

+ Допустимое отклонение 200 мелких стержней находится в пределах ± 5 мкм , а размерная стабильность составляет 5 мкм;

+ Отклонение расстояния между двумя ближайшими мелкими стержнями находится в пределах ± 2 мкм;

+ Размеры задиров составляют менее 3 мкм.

Зубчатый электрод

Размер:
47×47×15 мм
Материалы:
Медь
Станок
MCMI Red Line MCGH400
Основные особенности:

+ Обработка резцом радиусом 0.2 мм;

+ Допустимое отклонение 34 поверхностей зубьев находится в пределах ± 5 мкм;

+ Поверхности зубьев не имеют меток.

Электрод пресс-формы камеры

Размер:
22×22×3.5мм
Материалы:
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ При чистовой обработке используется резец радиусом 0,5мм;

+ Допустимое отклонение 9 канавок находится в пределах ± 5 мкм, а размерная стабильность составляет 5 мкм;

+ Шероховатость поверхности Ra <100 нм, после 30-кратного увеличения следы от резца визуально не определяются.

Игольчатый электрод-колонка

Размер:
44×24×10мм
Материалы:
Медь
Станок:
MCMI Red Line MCGH400
Основные особенности:

+ 4 небольших стержней, минимальный диаметр 0,2 мм, высота 14 мм;

+ Допустимое отклонение каждого стержня находится в пределах ± 5 мкм, а размерная стабильность составляет 5 мкм ;

+ Шероховатость поверхности Ra < 150 нм.

Шестипозиционный испытательный образец пресс-формы для наушников

Размер:
75×75×30мм
Материалы:
Инструментальная сталь STAVAX (HRC52)
Станок:
MCMI Red Line MCBG200
Основные особенности:

+ Непрерывное полирование резцом с поликристаллическим алмазом (PCD) радиусом 1 мм более 19 часов;

+ Размер остающегося материала во всех положениях составляет 0,01 мм;

+ Однопозиционная шероховатость Sa ≤ 20 нм.

Малый прецизионный пластиковый вкладыш формы

Размер:
30.000x51.865x47.020mm
Материалы:
Сталь S136(HRC52)
Станок:
MCMI Red Line MCBG100
Основные особенности:

+ Многосторонняя обработка, погрешность формы в пределах микрона;

+ Радиус минимального угла закругления правой боковой стенки составляет 0,3 мм;

+ Фрезерование резцом малого диаметра заменяет электроразрядную механическую обработку (EDM).

Вкладыши форм для четырехконтурного корпуса автомобильного тормоза

Размер:
141×131×197мм
Материалы:
Сталь H13(HRC52)
Станок:
MCMI Red Line MCBG400
Основные особенности:

+ Размерная точность поверхности в пределах ±10 мкм;

+ Состояние следов от резца на поверхности хорошее, а шероховатость поверхности Ra ≤ 0,2 мкм.

Часть пресс-формы автомобильной фары

Размер:
75×100×96мм
Материалы:
Сталь H136(HRC30)
Станок:
MCMI Red Line MCBG400
Основные особенности:

+ Размерная точность поверхности составляет ±10 мкм;

+ Состояние следов от резца на поверхности хорошее, а шероховатость поверхности Ra ≤ 0,3 мкм.

Вкладыш формы автомобильной двери

Размер:
250×200×172мм
Материалы:
H13(HRC52)
Станок:
MCMI Red Line MCEC600+MCBG400
Основные особенности:

+ Использование резцов: D21R0.8, D6R3, D4R2, D2R1 и т.д.;

+ Выравнивание положения заготовки выполняется в течение 1 минуты с помощью пристаночной системы контроля MCMI;

+ Поверхностная метка менее 5 мкм.

Вкладыш формы цилиндра автомобильного двигателя

Размер:
183×184×191мм
Материалы:
H13(HRC52)
Станок:
MCMI Red Line MCEC600+MCBG400
Основные особенности:

+ Использование резцов: D21R0.8, D6R3, D3R1.5, D1.5R0.75;

+ Размер остающегося материала 15 мкм;

+ Структура поверхности равномерная, а шероховатость поверхности Ra < 0,2 мкм;

+ Поверхностная метка менее 5 мкм

Вкладыш формы автомобильной двери

Размер:
115×89×125мм
Материалы:
S136(HRC30)
Станок:
MCMI Red Line MCEC600+MCBG400
Основные особенности:

+ Использование резцов: D21R0.8, D8R0.5, D6R0.5, D1R0.5 и т.д.;

+ Шероховатость поверхности Ra 0,12-0,3 мкм;

+ Поверхностная метка менее 5 мкм.

Крупная автомобильная деталь формы

Размер:
900×500×260мм
Материалы
Штамповая сталь Longji №50
Станок:
MCMI Red Line MCGH1200
Основные особенности:

+ Для повышения единовременного коэффициента успешности формовки технологией пристаночного контроля определяется припуск на механическую обработку поверхности;

+ Размерная точность сборки составляет ±15 мкм;

+ Шероховатость поверхности Ra < 0,3 мкм.

1

Контроль перед обработкой для определения состояния заготовки

2

Контроль после обработки для определения соответствия формы требованиям при разгрузке

3

Контроль в процессе обработки, анализ ошибок и своевременное исправление

4

Достижение единовременного успеха при формовке

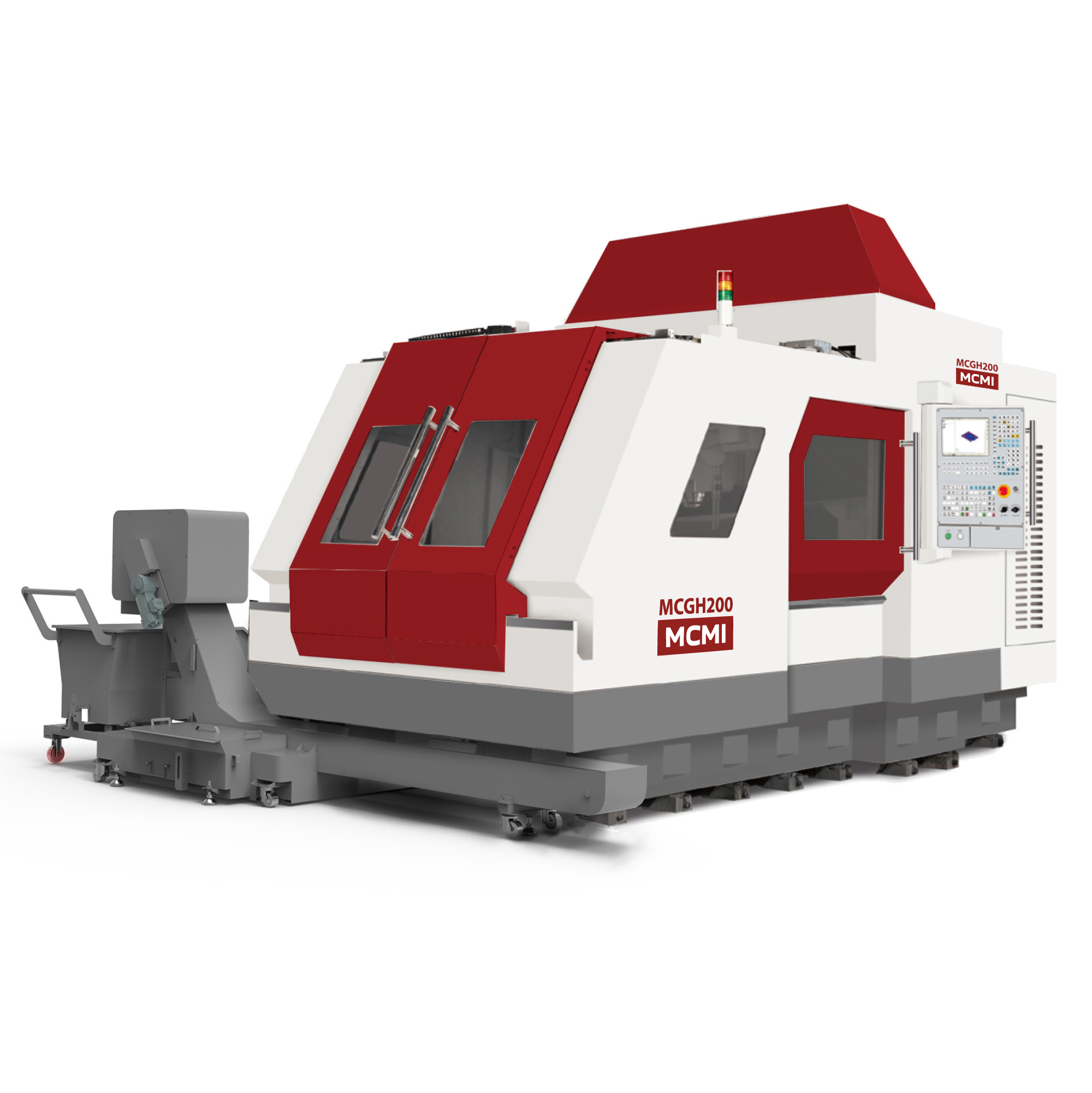

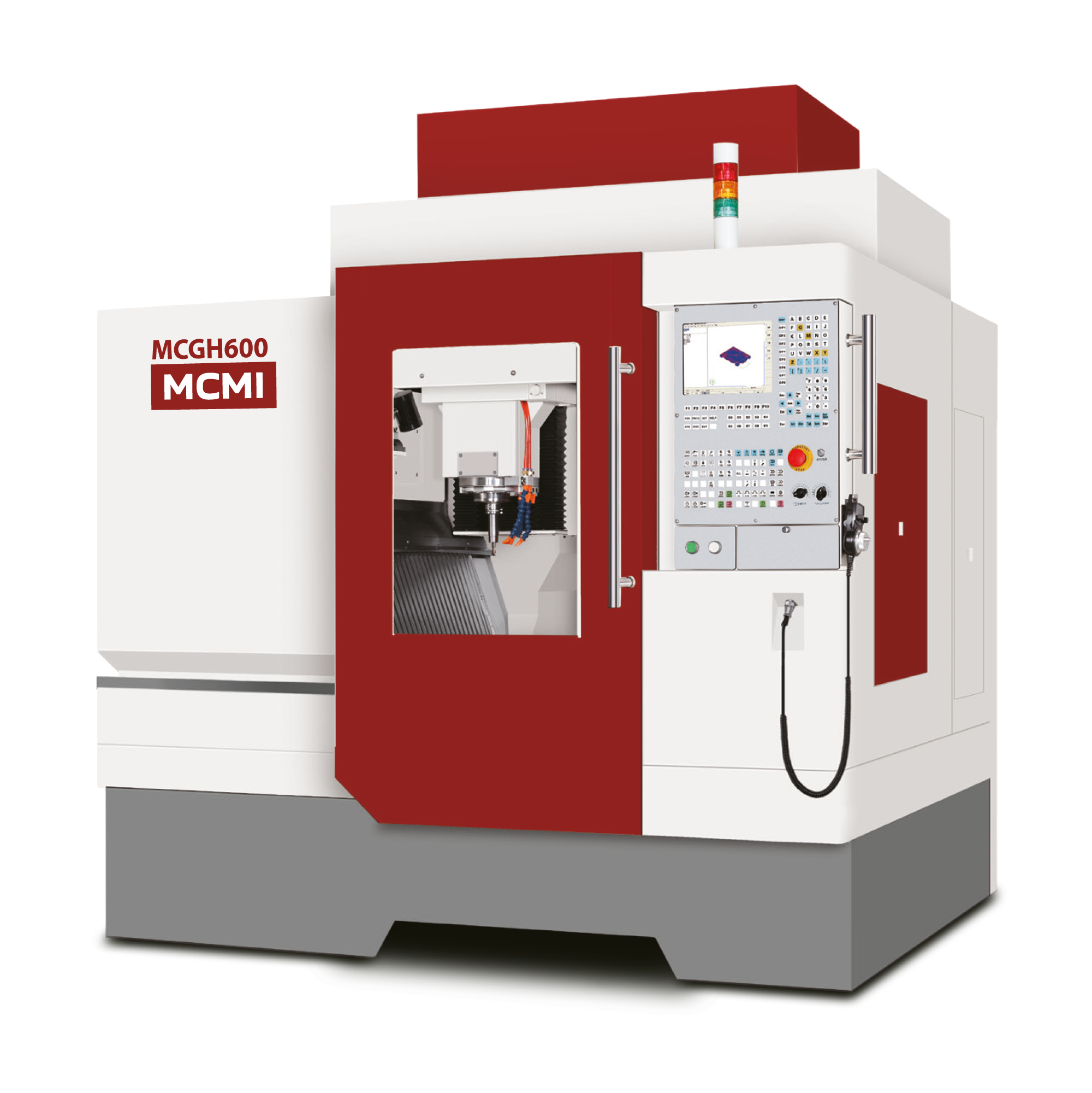

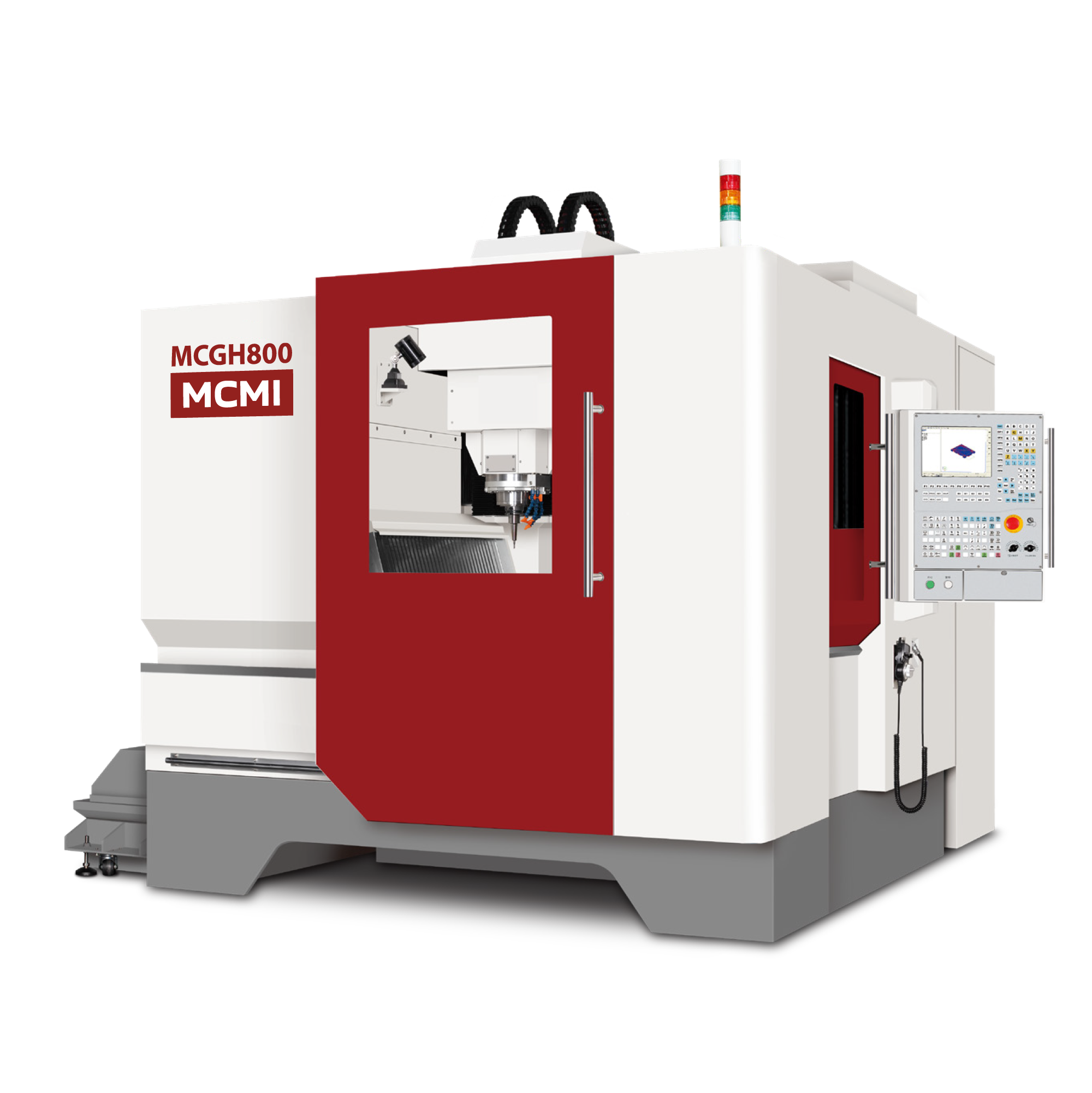

Выбор подходящего станка с учетом формы и размера деталей

Для достижения эффекта «формовки без исправления» при сборке деталей формы, после ее чистовой обработки необходимо проверять точность каждой детали, и основным гарантом этого является высокоточное оборудование.

Прецизионная обработка электродов 2-5 мкм
Обработка деталей форм 5-15 мкм

Проверенные решения MCMI для прецизионной обработки

Детали форм соответствуют установленным требованиям, если для их чистовой обработки применяется не только высокоточное оборудование, но и проверенная и стабильная технология обработки.

Благодаря проверенному решению MCMI для прецизионной обработки можно выполнять «формовку без исправления» при сборке 83 деталей форм, обработанных на высокоскоростном многоцелевом станке JINDIAO, и 212 стандартных деталей. Основным условием является перевод проверенного процесса обработки в цифровую форму, например, оцифровка параметров резцов при обработке деталей форм, включая выбор резца, настройку параметров резца и контроль износа резца

Этот метод можно также внедрять в цеху. Для получения индивидуального решения свяжитесь с нами.
