Шлифование твердохрупких деталей

Стабильное шлифование твердохрупких деталей сложной конфигурации с размерной точностью < 5 мкм

Применение

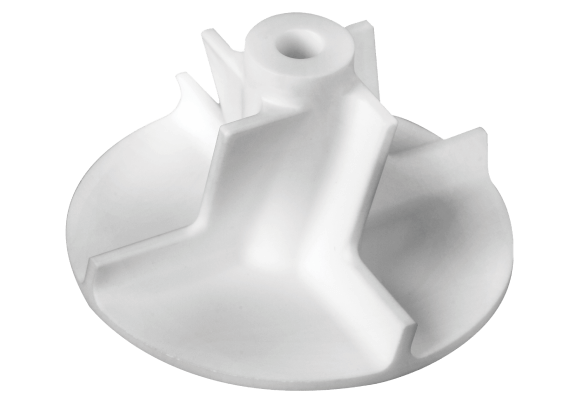

Импеллер из алюмооксидной керамики

Размер:
Φ50×28 мм
Материал:
Алюмооксидная керамика 99
Станок:
JDGRMG200
Основные особенности:

+ Допуск на профиль < 20 мкм;

+ Шероховатость Ra < 0,8 мкм;

+ Динамическое равновесие < 0,2 гмм

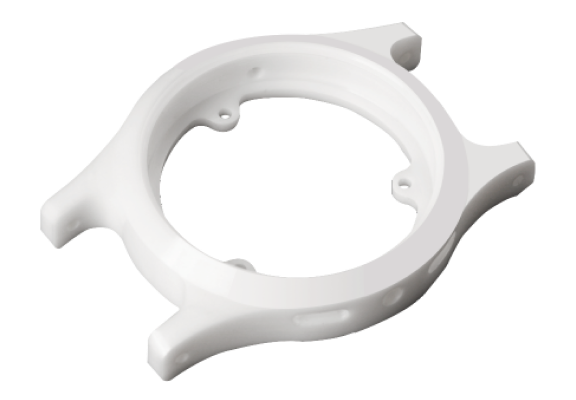

Корпус часов из диоксидциркониевой керамики

Размер:
48.0×39.0×9.7 мм
Материал:
Алюмооксидная керамика
Станок:
JDGRMG200
Основные особенности:

+ Шероховатость поверхности Ra < 0,3 мкм;

+ Точность положения сборки в пределах ± 0,015мм;

+ Точность позиционирования в пределах ± 0,03 мм, CPK (индекс воспроизводимости процессов) > 1,33.

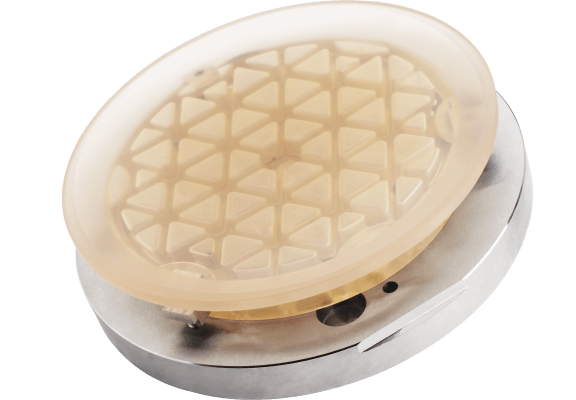

Стеклокерамическая асферическая линза

Размер:
Φ190×31 мм
Материал:
Стеклокерамика
Станок:
JDGRMG200
Основные особенности:

+ Допуск на профиль < 5 мкм;

+ Шероховатость поверхности Ra < 0,05 мкм.

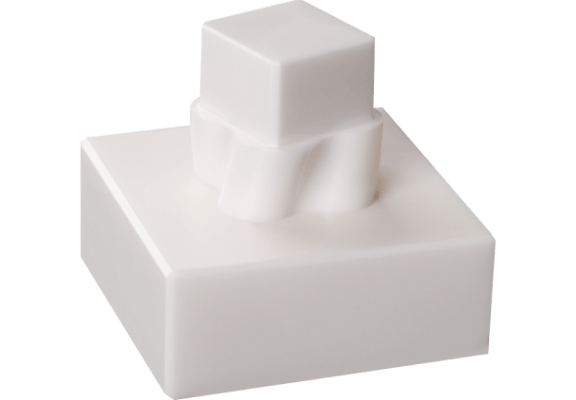

Испытательный керамический образец спиральной посадки

Размер:
Вогнутая заготовка 50×50×21мм
Выпуклая заготовка 30×30×28 мм
Материал:
Диоксид циркония (керамика промышленного применения)
Станок:
JDGRMG200
Основные особенности:

+ Шероховатость поверхности Ra < 0,15 мкм;

+ Зазор посадки вогнутой и выпуклой заготовки менее 5 мкм.

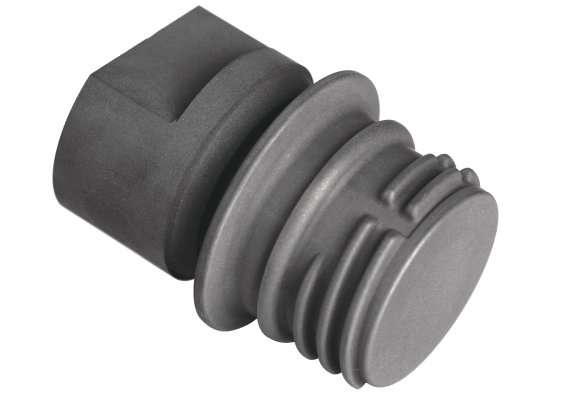

Графитовый электрод под бутылочное горлышко

Размер:
Φ33.20×21.25 мм
Материал:
POCO-EDM-2
Станок:
JDGRMG200
Основные особенности:

+ Общая точность в пределах ±0,01 мм;

+ Минимальный угол R составляет R0,3;

+ Время цикла менее составляет 40 минут

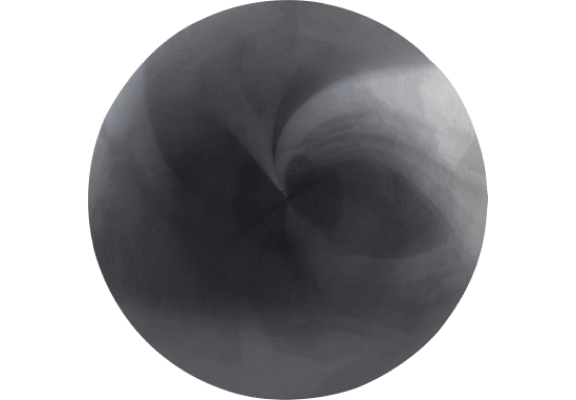

Керамическая линза

Размер:
Φ130×20 мм
Материал:
Кремний
Станок:
JDGRMG300
Основные особенности:

+ Разница в направлении вектора < 0,5 мкм;

+ Шероховатость поверхности Ra < 0,7 мкм.

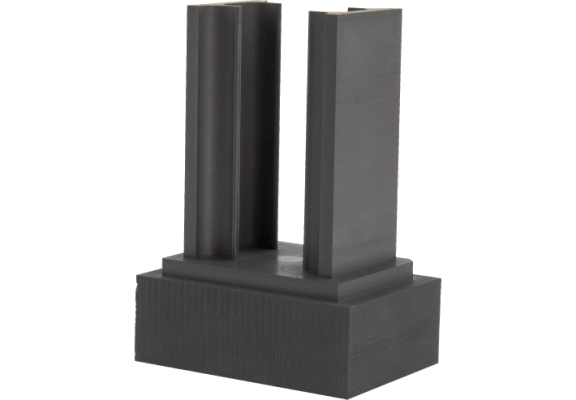

Графитовый электрод

Размер:
58×43×75 мм
Материал:
Graphite(SGL8650)
Станок:
JDGRMG200
Основные особенности:

+ Края и углы четкие;

+ Соотношение сторон резца 9:1;

+ Размерная точность в пределах ± 0,01 мм, хорошая структура поверхности.

Импеллер из алюмооксидной керамики

Размер:
Φ50×28 мм
Материал:
Алюмооксидная керамика 99
Станок:
JDGRMG200
Основные особенности:

+ Допуск на профиль < 20 мкм;

+ Шероховатость Ra < 0,8 мкм;

+ Динамическое равновесие < 0,2 гмм

Корпус часов из диоксидциркониевой керамики

Размер:
48.0×39.0×9.7 мм
Материал:
Алюмооксидная керамика
Станок:
JDGRMG200
Основные особенности:

+ Шероховатость поверхности Ra < 0,3 мкм;

+ Точность положения сборки в пределах ± 0,015мм;

+ Точность позиционирования в пределах ± 0,03 мм, CPK (индекс воспроизводимости процессов) > 1,33.

Стеклокерамическая асферическая линза

Размер:
Φ190×31 мм
Материал:
Стеклокерамика
Станок:
JDGRMG200
Основные особенности:

+ Допуск на профиль < 5 мкм;

+ Шероховатость поверхности Ra < 0,05 мкм.

Испытательный керамический образец спиральной посадки

Размер:
Вогнутая заготовка 50×50×21мм
Выпуклая заготовка 30×30×28 мм
Материал:
Диоксид циркония (керамика промышленного применения)
Станок:
JDGRMG200
Основные особенности:

+ Шероховатость поверхности Ra < 0,15 мкм;

+ Зазор посадки вогнутой и выпуклой заготовки менее 5 мкм.

Графитовый электрод под бутылочное горлышко

Размер:
Φ33.20×21.25 мм
Материал:
POCO-EDM-2
Станок:
JDGRMG200
Основные особенности:

+ Общая точность в пределах ±0,01 мм;

+ Минимальный угол R составляет R0,3;

+ Время цикла менее составляет 40 минут

Керамическая линза

Размер:
Φ130×20 мм
Материал:
Кремний
Станок:
JDGRMG300
Основные особенности:

+ Разница в направлении вектора < 0,5 мкм;

+ Шероховатость поверхности Ra < 0,7 мкм.

Графитовый электрод

Размер:
58×43×75 мм
Материал:
Graphite(SGL8650)
Станок:
JDGRMG200
Основные особенности:

+ Края и углы четкие;

+ Соотношение сторон резца 9:1;

+ Размерная точность в пределах ± 0,01 мм, хорошая структура поверхности.

Выбор подходящего станка в соответствии с формой и размером деталей

Во время обработки на поверхности твердохрупких деталей могут возникать трещины, что приводит к большой размерной погрешности, эффекту плохого состояния поверхности. 5-координатные высокоскоростные многоцелевые станки JINGDIAO шлифовального типа могут обрабатывать твердохрупкие детали с размерной точностью 5 мкм благодаря высокой точности, хорошей защите конструкции, и оснащаются приспособлениями для шлифования.

Шлифовальный тип - 5-координатный высокоскоростной многоцелевой станок компании JINGDIAO

JDGRMG200

5-координатный высокоскоростной многоцелевой станок компании JINGDIAO

Подробнее

Ключевая конфигурация

Высокоскоростной прецизионный шпиндель
Шлифовальная система защиты
Шлифовальная система фильтрации
Система правки шлифовального круга
Устройство измерения диаметра шлифовального круга

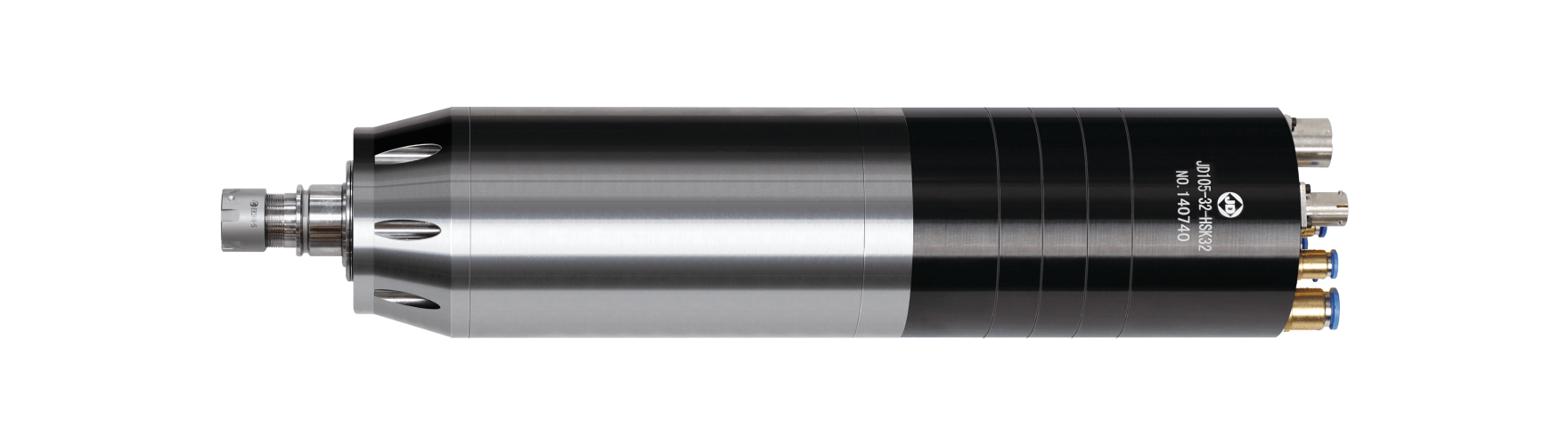

JD105-32-HSK32 Высокоскоростной прецизионный шпиндель

Низкий крутящий момент и высокая скорость, подходящие для чистовой обработки.

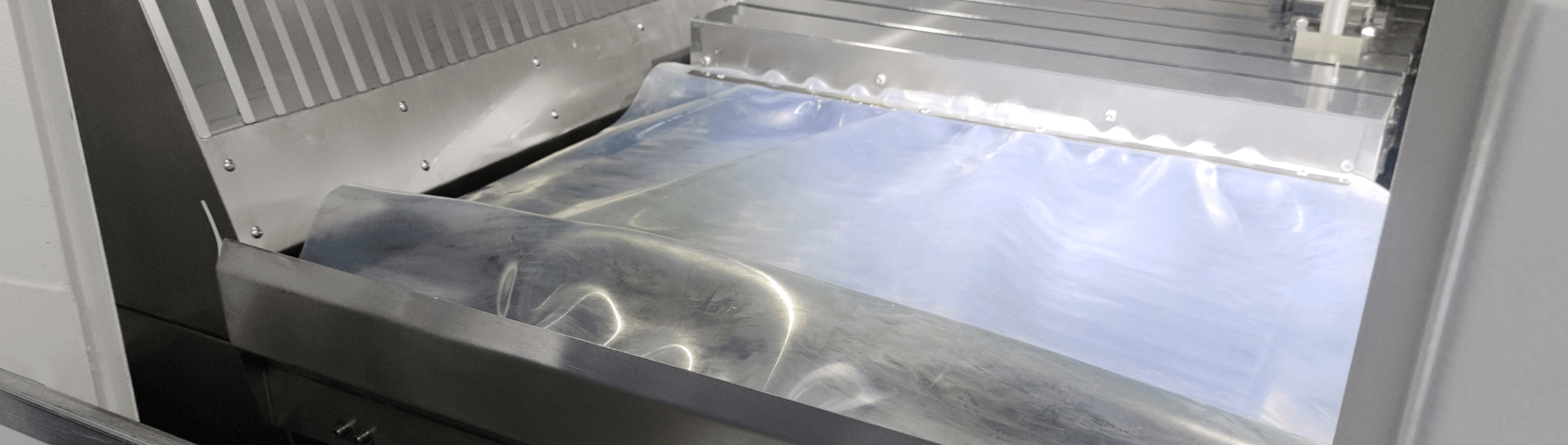

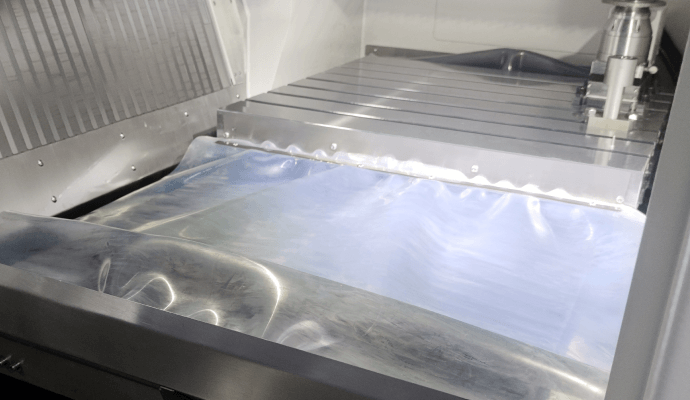

Шлифовальная система защиты защищает основные детали станка

Предотвращает проникновение шлифовальной стружки внутрь станка, уменьшает износ рейки и винта, а также обеспечивает точность станка.

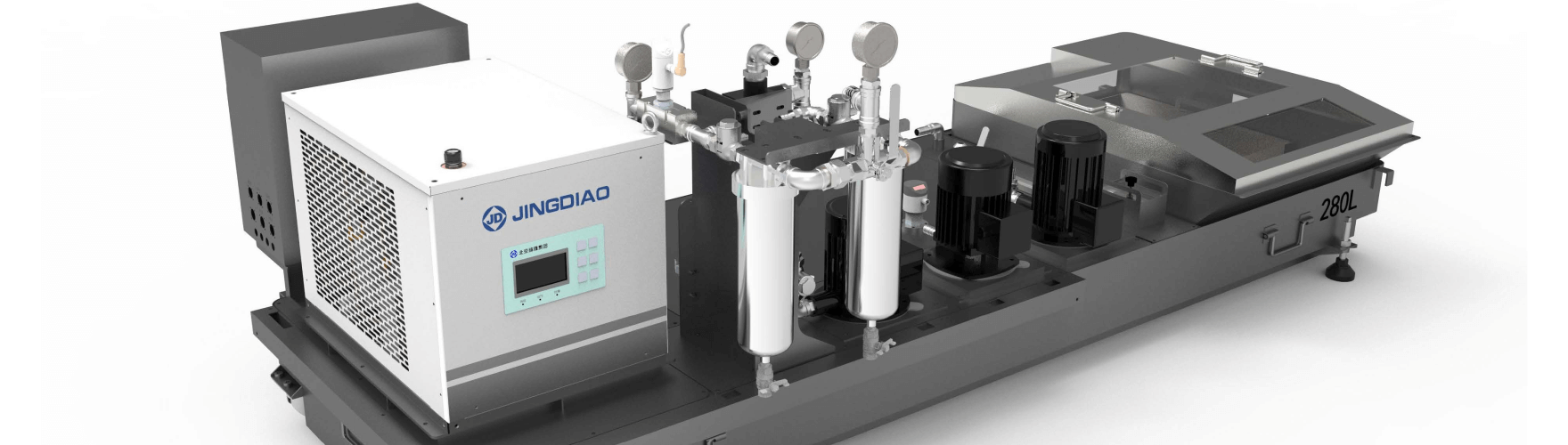

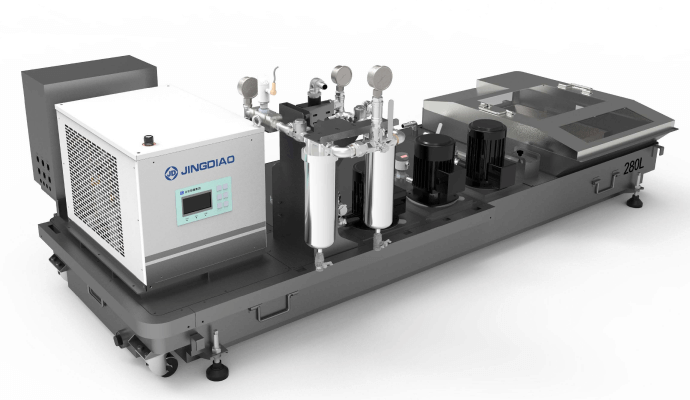

Высокоточная шлифовальная система фильтрации

Использование 4-ступенчатой системы фильтрации, точность фильтрации составляет 25 мкм.

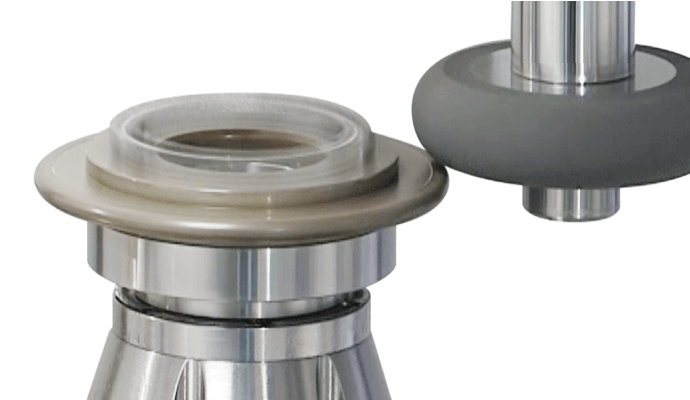

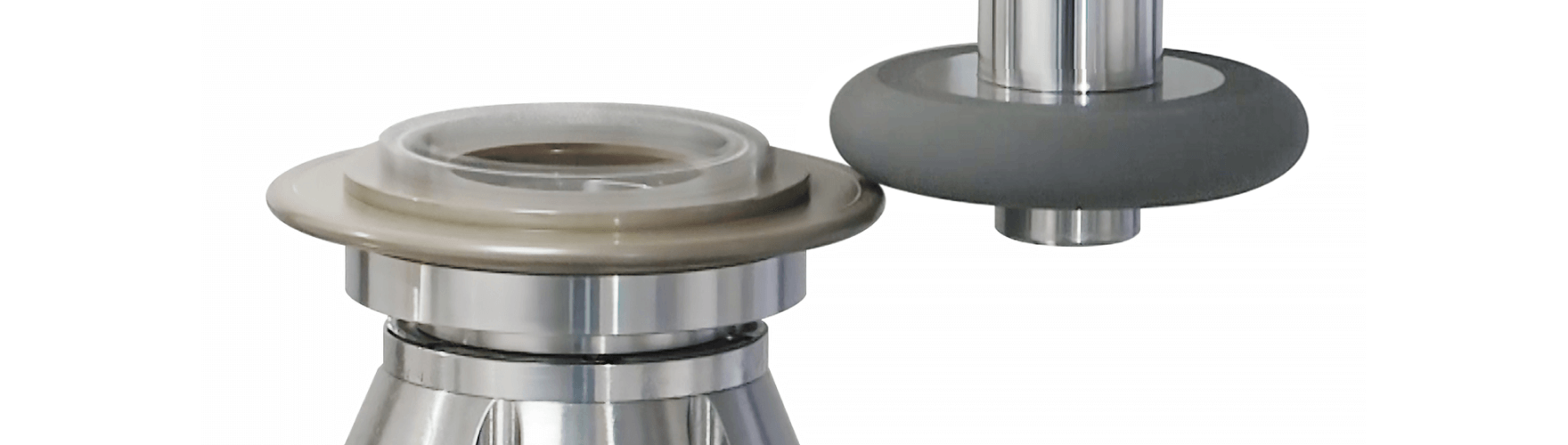

Система подрезки шлифовального круга позволяет обеспечивать шлифовальную способность

Шлифовальный круг забивается или абразив круга пассивируется после длительной работы, что приводит к снижению шлифовальной способности. Для повышения шлифовальной способности система обрезки шлифовального круга может выполнять обрезку в режиме онлайн.

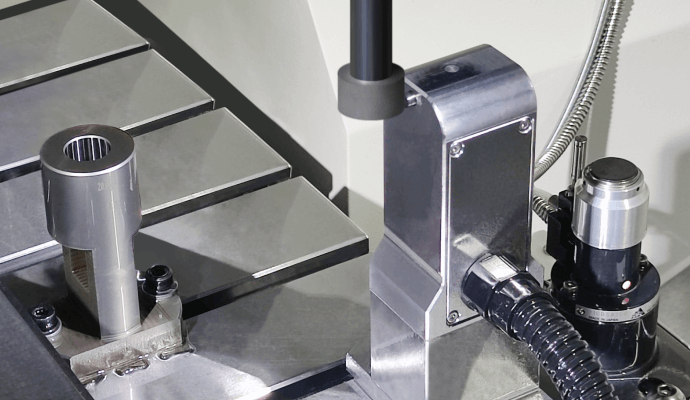

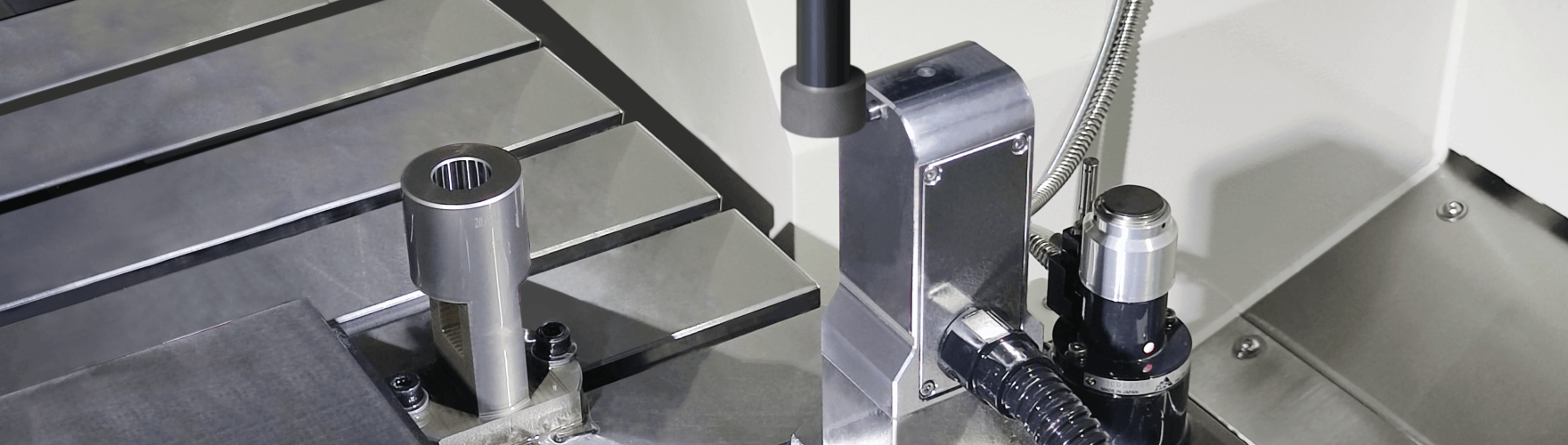

Автоматическое устройство измерения диаметра шлифовального круга заменяет набор ручных инструментов и позволяет определить фактический диаметр шлифовального круга.

При первом использовании необходимо измерить диаметр шлифовального круга. Использование этого устройства позволит снизить вероятность чрезмерной резки и задирания боковой стенки отверстия. Использование этого устройства после подрезки позволит уменьшить погрешность ручного измерения.

JD105-32-HSK32 High-Speed Precision Spindle

Low torque and high speed, suitable for finishing

Grinding Protection System Protects Key Parts of Machine Tool

Prevent the grinding chips from entering the inner of machine tool, reduce the wear of the rail and screw, and ensure the accuracy of the machine tool.

High Precision Grinding Filtration System

Adopting 4-stage filtration, and the filtration accuracy is 25μm.

The Grinding Wheel Trimming System Helps Maintain the Grinding Capability

After working for a long time, the grinding wheel will be clogged or abrasive passivated, which will lead to the decrease of grinding capability. In order to improve the grinding capability, the grinding wheel trimming system can trim on-line.

The Automatic Measuring Device of Grinding Wheel Diameter Replaces the Manual Tool Set and Obtains the Actual Diameter of the Grinding Wheel

The diameter of the grinding wheel needs to be measured for the first use, and using this device can reduce the probability of overcutting and scratching the side wall of hole. After trimmed, using this device can reduce the manual measurement error.

Проверенные решения JINGDIAO для прецизионной обработк

Для шлифования твердохрупких деталей используются шлифовальные круги. Фактический размер шлифовального круга и износ, возникающий во время обработки, определить не просто. Однако это напрямую повлияет на точность деталей. Тем не менее, это непосредственно оказывает воздействие на точность деталей.

Предлагаемое JINGDIAO решение для таких деталей позволяет достичь размерной точности менее 5~10 мкм. Это связано с тем, что высокоскоростные многоцелевые станки JINGDIAO оснащены пристаночной системой контроля, способной автоматически измерять фактический размер и степень износа шлифовального круга. Этот процесс не требует ручного управления и может эффективно обеспечивать непрерывность обработки.

Свяжитесь с нами для поиска индивидуального решения по шлифованию с точностью 5 мкм.
