MCCM600
5-координатный высокоскоростной многоцелевой станок для прецизионной обработки крупных форм и деталей, а также сверления, фрезерования, растачивания и шлифования деталей отливок, полученных под давлением.
- Перемещение по оси X/Y/Z: 650/660/500мм
- Диапазон вращения A/C: -120°~90°/360°
- Размер стола: Ф630мм
- Рабочая нагрузка: 400 кг
Max. Workpiece Dimension Unit: mm
- Перемещение по оси X/Y/Z: 650/660/500мм
- Диапазон вращения A/C: -120°~90°/360°
- Размер стола: Ф630мм
- Рабочая нагрузка: 400 кг
JD150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей жидкости
JD150SC-20-HA50/A
JD180S-15-HA63/B Шпиндель со сквозной подачей охлаждающей жидкости
JD180SC-15-HA63/B
Основные особенности
Идеально подходит для 5-координатной обработки крупных заготовок
Благодаря технологии двойного привода, используемой в поворотном столе, максимальная рабочая нагрузка составляет 400 кг;
Поворотный стол оснащен стопорным тормозным механизмом для обеспечения жесткости при обработке с позиционированием;
Благодаря конструкции с подвижным порталом поворотному столу не нужно перемещаться в направлении X/Y;
Верхняя дверь может открываться для беспрепятственной загрузки и разгрузки крупных заготовок.
Исключительные эксплуатационные характеристики
Шпиндель MCMI обладает характеристиками «высокой скорости и низкой вибрации», что позволяет не только выполнять обработку углов с помощью небольших резцов, но и производить растачивание с помощью крупных резцов;
Шпиндель со сквозной подачей охлаждающей жидкости и резцы с внутренним охлаждением могут использоваться для обработки глубоких отверстий и глубоких полостей;
Оснащен инструментальным магазином большой емкости для удовлетворения разнообразных потребностей обработки.
Стабильное качество обработки
Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке;
В стандартной комплектации внутренняя система распыления, спиральный конвейер для удаления стружки и внешний скребковый конвейер для удаления стружки обеспечивают быструю утилизацию отходов резки.
Образец заготовки

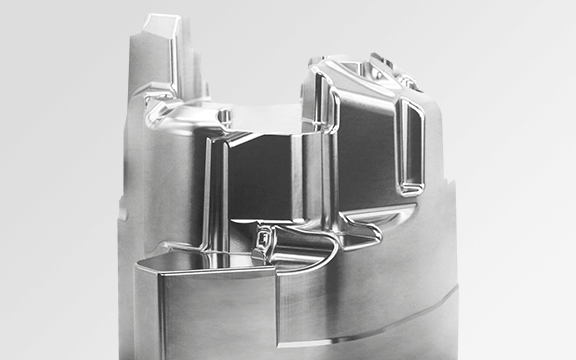

Вкладыш формы автомобильного блока цилиндров

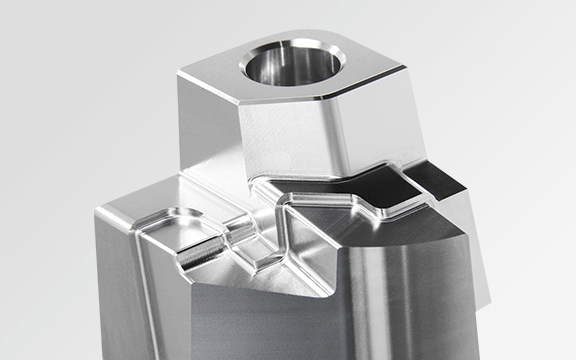

Вкладыш наклонной крыши формы автомобильной двери

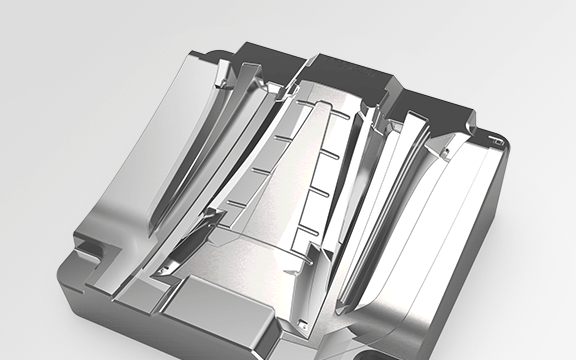

Деталь трехцветной формы для отделки габаритного заднего фонаря автомобиля

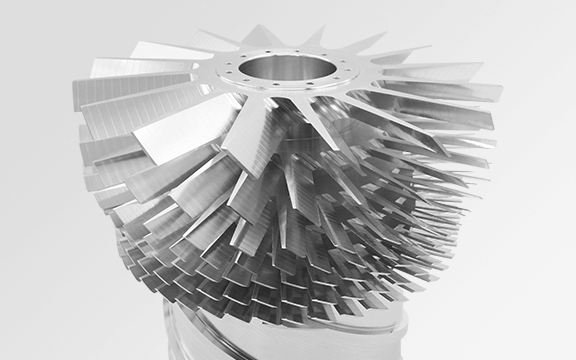

7-ступенчатый импеллер

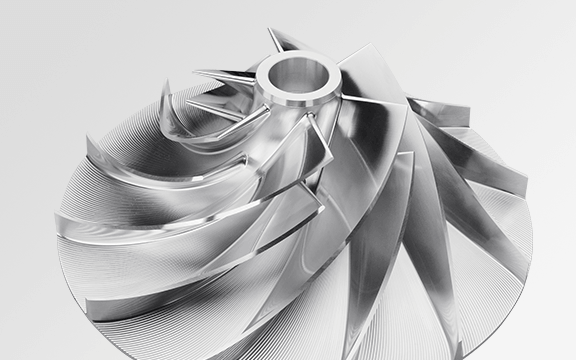

Импеллер воздуходувки

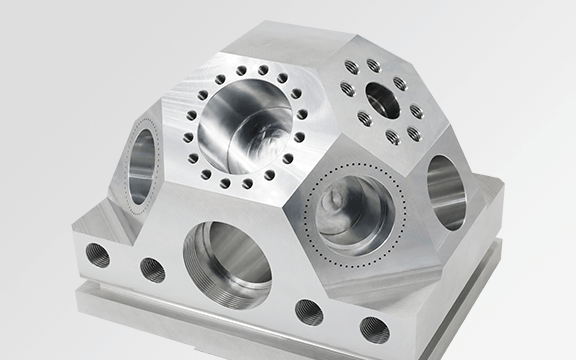

Испытательный образец обработки композиционных материалов

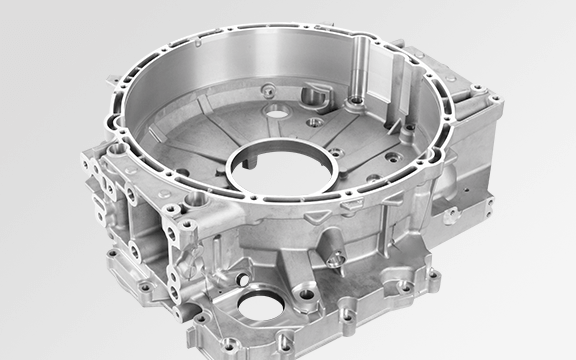

ЧПУ-обработка отливки кожуха маховика

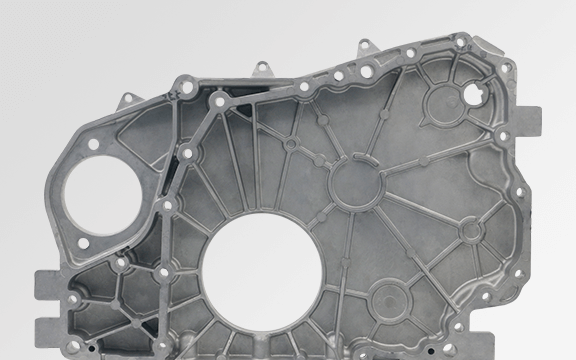

ЧПУ-обработка отливки крышки шестерен

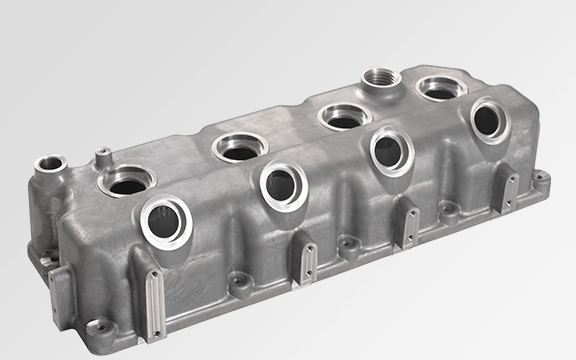

ЧПУ-обработка отливки головки блока цилиндров
Вкладыш наклонной крыши формы автомобильной двери
Вкладыш наклонной крыши формы автомобильной двер
Деталь трехцветной формы для отделки габаритного заднего фонаря автомобиля
7-ступенчатый импеллер
Импеллер воздуходувки
Испытательный образец обработки композиционных материалов
ЧПУ-обработка отливки кожуха маховика
ЧПУ-обработка отливки крышки шестерен
ЧПУ-обработка отливки головки блока цилиндров
