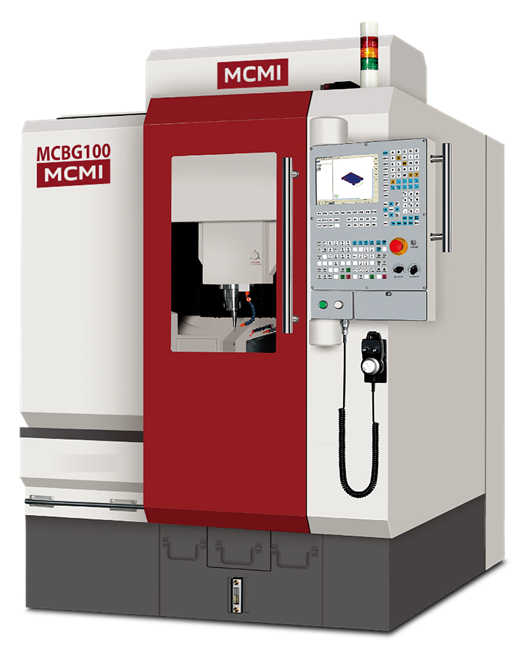

MCBG100
5-координатный высокоскоростной обрабатывающий центр MCMI серии Red Line прецизионного типа подходит для таких видов обработки, как фрезерование, сверление, расточку, нарезание резьбы и прочие операции высокопрочных и сложных в обработке металлических сплавов и других материалов. Станок активно применяется в электронной, медицинской, оптической и других промышленных отраслях.
Вес станка составляет 2,7 тонны, а занимаемая площадь 3,7 м2, что позволяет устанавливать его на верхних этажах и максимально эффективно использовать площадь цеха.
- Перемещение по оси X/Y/Z: 400/200/200мм
- Диапазон вращения B/C: ±120°/360°
- Размер рабочего стола: Ф160мм
- Макс. нагрузка: 15кг
Max. Workpiece Dimension Unit: mm
- Перемещение по оси X/Y/Z: 400/200/200мм
- Диапазон вращения B/C: ±120°/360
- Размер рабочего стола: Ф160мм
- Макс. нагрузка: 15кг
JD105E-32-HE32/F
Число позиций:
16 стандартно
JD135S-24-BT30/FA
Число позиций:
16 стандартно
JD135S-24-BT30/FA
Число позиций:
16 стандартно
Основные особенности
Высокий коэффициент использования площади
Станок весит всего 2,7 тонны и может использоваться на верхних этажах;
Занимаемая станком площадь составляет всего 3,7 м², коэффициент использования площади высок.
Отличная точность и производительность
Стабильные результаты при обработке с точностью 1 мкм, шагом 0.1 мкм обеспечивают шероховатость поверхности на нано-уровне.
Высокая частота вращения шпинделя до 36’000 об/мин.
Автоматическая система подачи заготовок для непрерывной работы.
Стабильное качество обработки
Технология охлаждения с MQL (минимальное количество смазки), используемая при прецизионном шлифовании и микрофрезеровании, позволяет регулировать температурный диапазон в станке в пределах 0.5 °C.
Встроенные измерительные инструменты для контроля точности.
Обработка деталей из благородных металлов
Конструкция всех осей станка обладает высокой защитой и может эффективно препятствовать попаданию стружки внутрь каких-либо механизмов станка;
В зоне обработки машины используется защитный лист из нержавеющей стали имеющий оптимальную для сбора стружки форму;
Ящик для сбора стружки выдвижного типа используется для облегчения сбора стружки благородных металлов;
Оснащен встроенным промывным приспособлением, обеспечивая возможность промывки и очистки стружки из драгоценных металлов;
Улавливающий мешочный фильтр может устанавливаться на выходе жидкости из зоны обработки для улучшения фильтрации и эффективного сбора стружки из драгметаллов.
Не сморя на небольшой вес, станок имеет высокую жесткость и стабильность.
.png)
Серийное производство
Автоматическая система загрузки заготовок - это вспомогательное производственное оборудование, которое выполняет функции хранения и подачи заготовок на станок и выгрузки изделий со станка и их складирования. Позволяет автоматизировать производственный процесс, сократив труд оператора. Позволяет реализовать «беспилотное» непрерывное производство в т.ч. в ночное время и повысить эффективность использования станков.
Образцы работ
Деталь формы для СИД линзы
Испытательный образец формы ступенчатой линзы
Деталь модуля камеры
Ортодонтические брекеты
Браслет с полосовой гравировкой
Украшенное узором кольцо
Овальный браслет
Деталь формы для СИД линзы
Испытательный образец формы ступенчатой линзы
Деталь модуля камеры
Ортодонтические брекеты
Браслет с полосовой гравировкой
Украшенное узором кольцо
Овальный браслет
