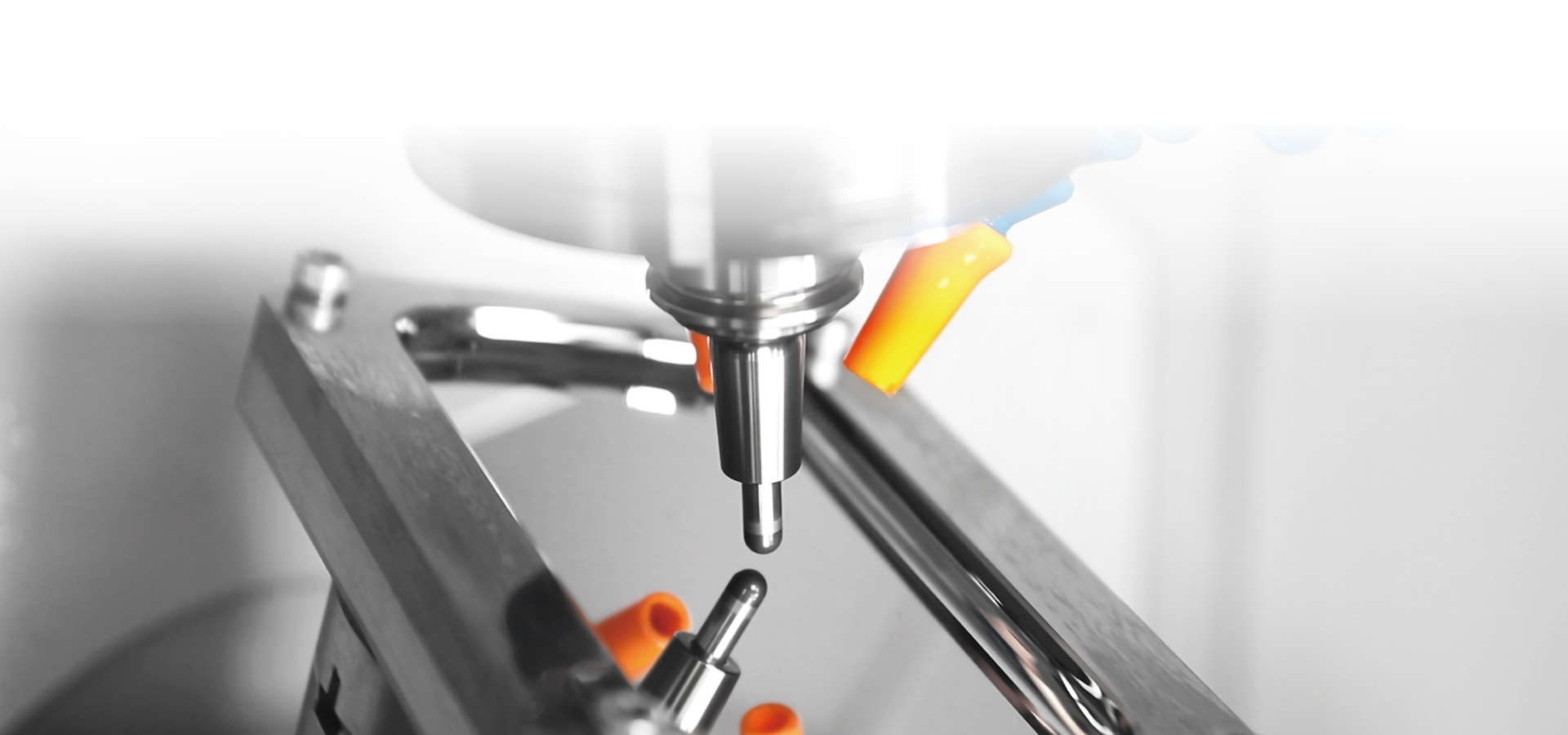

Фрезерование до зеркального блеска

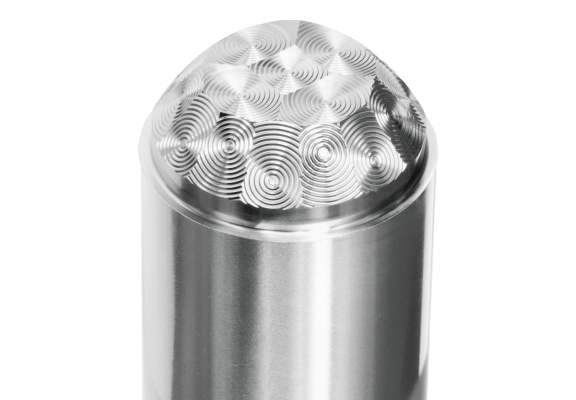

Испытательный образец детали формы ступенчатой линзы

Размер:

Φ30×60 мм

Материал:

S136(HRC50)

Станок:

BG200

Основные особенности::

＋ Непрерывная чистовая обработка в течение 99 ч резцом с поликристаллическим алмазом (PCD) (радиус 0,1 мм), глубина реза составляет 2 мкм, износ резца составляет менее 1 мкм;

＋ Шероховатость поверхности: Sa<0,05 мкм;

＋ Размерная точность: ±5 мкм.

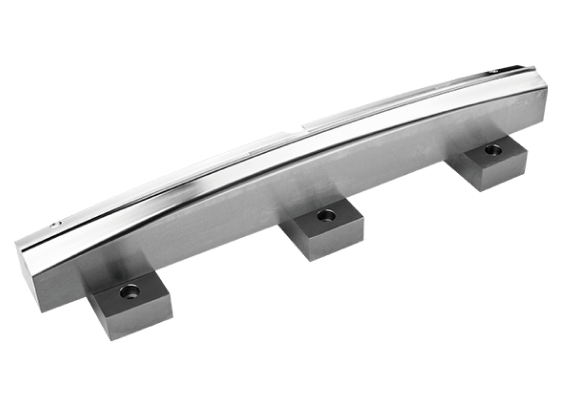

Испытательный образец автомобильной детали формы светопровода

Размер:

580×70×150мм

Материал:

Инструментальная сталь STAVAX (HRC52)

Станок:

GH600

Основные особенности:

＋ Непрерывная чистовая обработка в течение 150 ч резцом с поликристаллическим алмазом (PCD) (радиус 0,1 мм);

＋ Шероховатость поверхности: Sa<0,05 мкм .

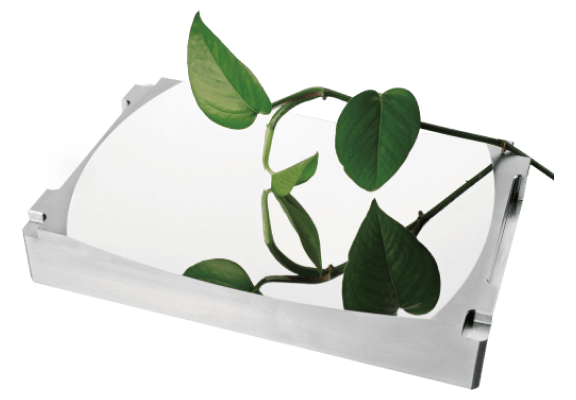

Испытательный образец зеркальной формы HUD (коллиматорный индикатор)

Размер:

300×200×50мм

Материал:

M333(HRC50)

MСтанок:

BG300

Основные особенности:

＋ Непрерывная чистовая обработка в течение 82 ч резцом с поликристаллическим алмазом (PCD) (радиус 4 мм);

＋ Шероховатость поверхности: Sa<10 нм, Sv<35 нм, волнистость поверхности менее 25 нм.

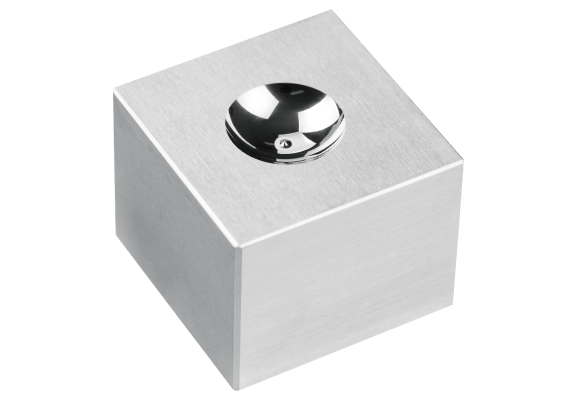

Испытательный образец детали формы для СИД линзы

Размер:

24×24 ×24мм

Материал:

S136(HRC52)

Станок:

BG100

Основные особенности:

＋ Шероховатость поверхности Sa < 5 нм;

＋ Профиль поверхности менее 5 мкм

Проверенные решения MCMI для прецизионной обработки

Выбор аппаратного и программного обеспечения равнозначен при выполнении шлифовки и полировки с эффектом зеркального блеска. Основной ролью программного обеспечения является контроль небольших изменений ключевых элементов в процессе прецизионного шлифования и полирования, таких как резцы, заготовки и т. д.

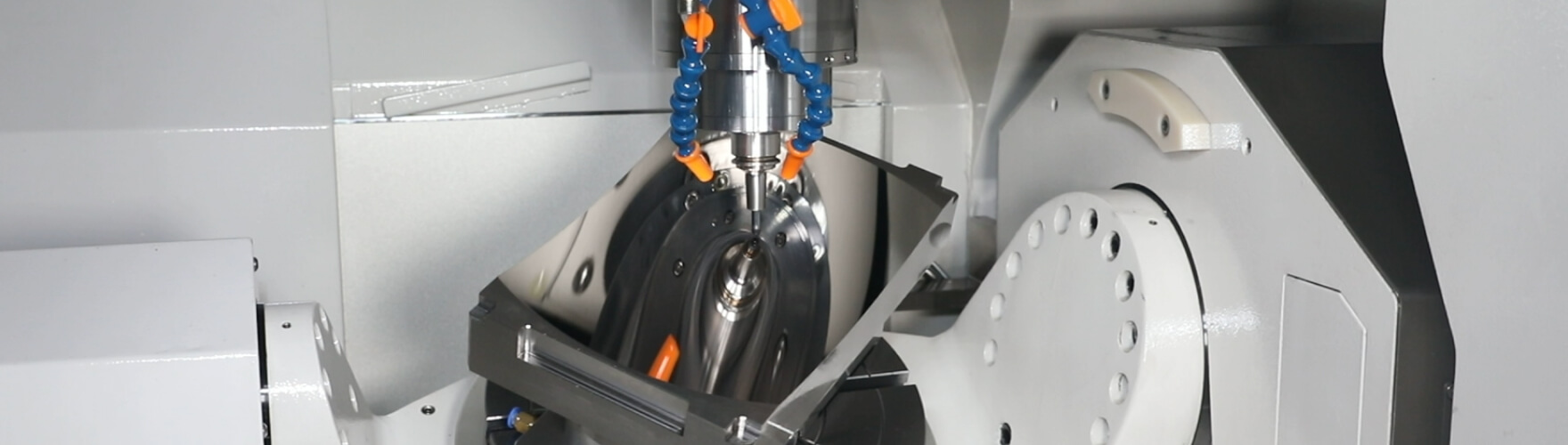

Для проверенного решения MCMI по шлифованию и полированию деталей форм с отшлифованной до зеркального блеска поверхностью могут использоваться малоразмерные резцы с поликристаллическим алмазом (PCD) для стабильного шлифования и полирования в течение более 80 часов на 5-координатном высокоскоростном многоцелевом станке MCMI прецизионного типа, а конечная точность поверхности формы может достигать микронного уровня с шероховатостью поверхности на наноуровне.

Ссылка на видео
Для получения подробной информации свяжитесь с нами.
