MCCM600 5-ти осевой вертикальный фрезерный обрабатывающий центр

5-координатный высокоскоростной обрабатывающий центр для прецизионной обработки крупных форм и деталей, а также сверления, фрезерования, растачивания и шлифования деталей отливок, полученных под давлением.

Видео станка

Основные технические характеристики

Размер рабочего стола:	630 мм
Перемещение по оси X/Y/Z:	650/660/500 мм
Макс. нагрузка:	400 кг

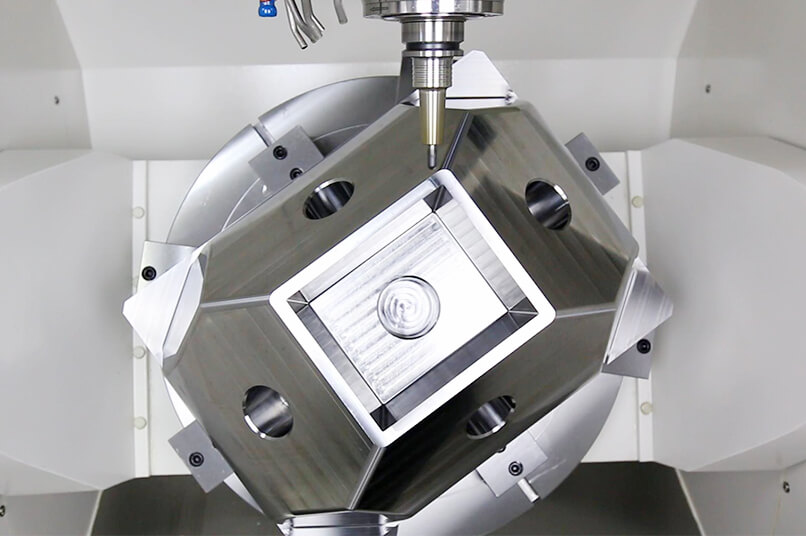

Идеально подходит для 5-координатной обработки крупных заготовок

Благодаря технологии двойного привода, используемой в поворотном столе, максимальная рабочая нагрузка составляет 400 кг;
Поворотный стол оснащен стопорным тормозным механизмом для обеспечения жесткости при обработке с позиционированием;

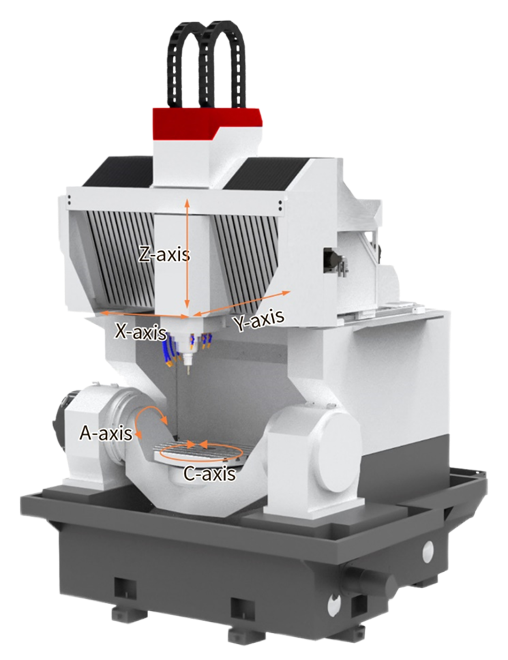

Благодаря конструкции с подвижным порталом поворотному столу не нужно перемещаться в направлении X/Y;
Верхняя дверь может открываться для беспрепятственной загрузки и разгрузки крупных заготовок.

Исключительные эксплуатационные характеристики

Шпиндель MCMI обладает характеристиками «высокой скорости и низкой вибрации», что позволяет не только выполнять обработку углов с помощью небольших резцов, но и производить растачивание с помощью крупных резцов;

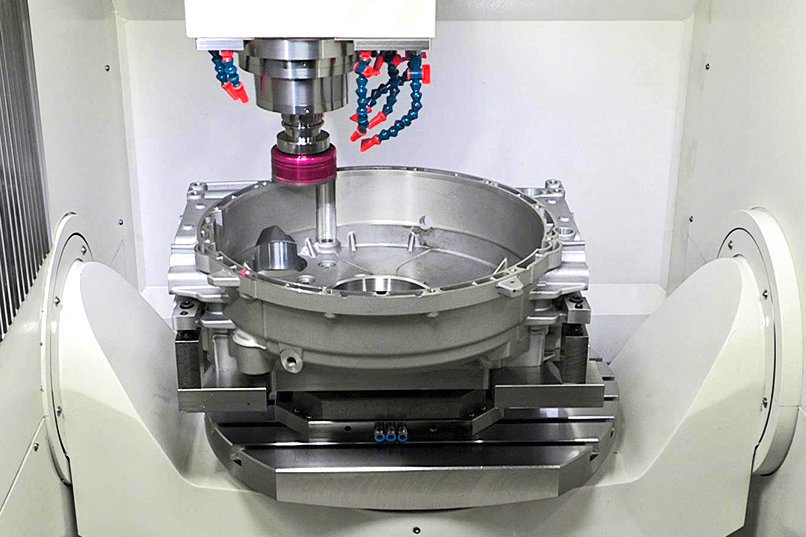

Шпиндель со сквозной подачей охлаждающей жидкости и резцы с внутренним охлаждением могут использоваться для обработки глубоких отверстий и глубоких полостей;
Оснащен инструментальным магазином большой емкости для удовлетворения разнообразных потребностей обработки.

Стабильное качество обработки:

Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке;
В стандартной комплектации внутренняя система распыления, спиральный конвейер для удаления стружки и внешний скребковый конвейер для удаления стружки обеспечивают быструю утилизацию отходов резки.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей жидкости
JD150SC-20-HA50/A

20000об/мин/HSK-A50 20000об/мин/HSK-A50

Цепной тип (63 пизиции)

Spindle Type Spindle Specification Tool Magazine

Высокоскоростной прецизионный шпиндель
JD180S-15-HA63/B Шпиндель со сквозной подачей охлаждающей жидкости
JD180SC-15-HA63/B

15000об/мин/ HSK-A63 15000об/мин/ HSK-A63

Цепной тип （51 позиция)
